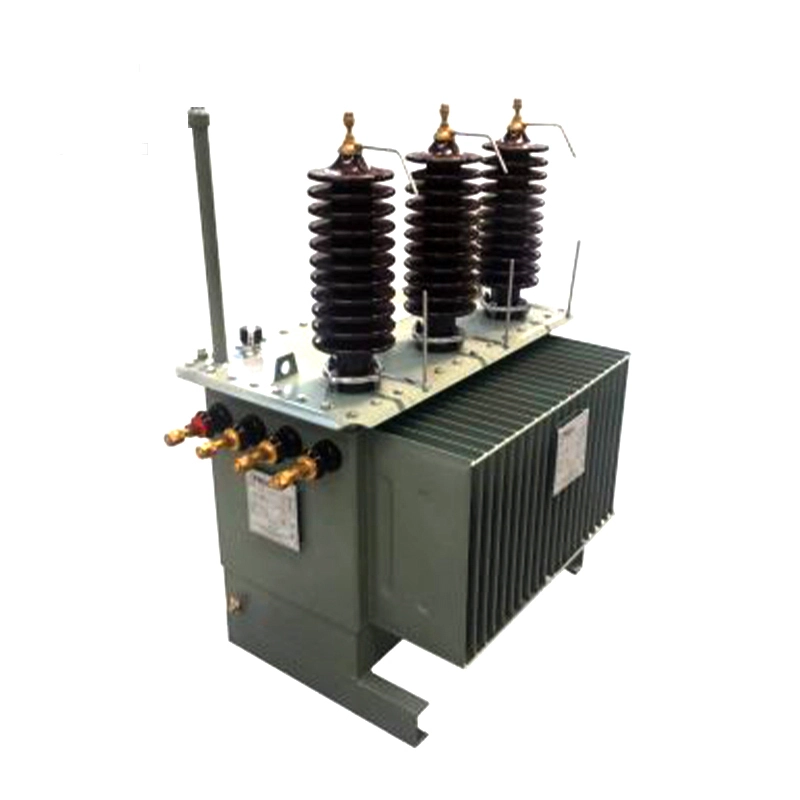

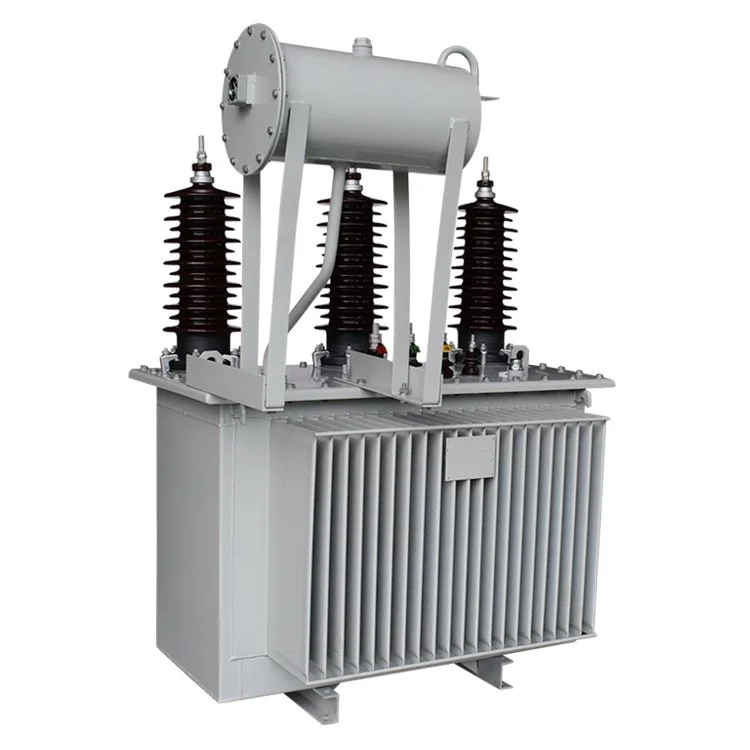

33kv 50kva transformátor se dvěma vinutími v olejové lázni

Kontrola a testování 33kv 50kva olejových transformátorů před uvedením do provozu

1. Vizuální kontrola vzhledu a struktury

Musí být provedena komplexní vizuální kontrola, aby bylo zajištěno, že dvouvinutý olejový transformátor 33kv 50kva nemá žádné viditelné poškození, deformaci nebo únik oleje. Všechny vnější součásti, včetně nádrže, radiátorů, průchodek a přetlakového zařízení, musí být zkontrolovány, aby se potvrdilo, že jsou v dobrém stavu a správně nainstalované. Všechny mechanické spoje musí být ověřeny na těsnost. Kromě toho musí být uzemňovací systém zkontrolován, aby bylo zajištěno, že je správně nainstalován a poskytuje spolehlivé uzemnění, které je nezbytné pro provozní bezpečnost.

2. Test izolačního odporu

Zkouška izolačního odporu je klíčovou metodou pro hodnocení stavu 33kv 50kva olejového izolačního systému transformátoru se dvěma vinutími. K měření izolačního odporu mezi fázemi a také mezi každou fází a zemí se použije megaohmmetr. Získané hodnoty musí být porovnány s referenčními údaji specifikovanými výrobcem, aby se potvrdilo, že izolační vlastnosti splňují požadované normy.

3. Test dielektrického disipačního faktoru

Test dielektrické ztráty, který se také nazývá test tan δ, se používá k posouzení pronikání vlhkosti, stárnutí izolace nebo možného částečného výboje v 33kv 50kva transformátoru se dvěma vinutími ponořeným do oleje. Měřením dielektrického disipačního faktoru lze stav izolačních materiálů vyhodnotit komplexněji. Tento test se obvykle provádí společně s testem izolačního odporu, aby se získalo úplnější posouzení stavu izolace.

4. Ověření poměru otáček a vektorové skupiny

Poměr závitů transformátoru musí být ověřen, aby byla zajištěna shoda s konstrukčními specifikacemi, což zahrnuje potvrzení správného poměru mezi primárním a sekundárním napěťovým vinutím dvou vinutí transformátorů ponořených v olejové lázni 33kv 50kva. Současně je třeba zkontrolovat skupinu vektorů, aby byl zajištěn správný fázový posun a správné připojení třífázových vinutí v souladu s požadavky energetického systému.

5. Bez zátěžového testu

Test naprázdno se provádí s 33kv 50kva olejovým ponořeným transformátorem se dvěma vinutími, který je napájen na primární straně, zatímco sekundární strana zůstává rozpojená. Účelem je měřit proud bez zátěže a ztráty bez zátěže. Tento test poskytuje důležité informace týkající se kvality jádra, rozložení magnetického toku a symetrie vinutí. Pomáhá také identifikovat možné abnormality v magnetickém obvodu.

6. Test zkratu

Během testu zkratu je na primární napěťové vinutí aplikováno snížené napětí, zatímco sekundární napěťové vinutí je zkratováno, což umožňuje měření impedance zkratu a ztrát zátěže. Test poskytuje cenné údaje o výkonu 33kv 50kva dvouvinutého olejového transformátoru za podmínek zatížení, které zahrnují tepelné chování, odolnost proti zkratu a mechanickou pevnost vinutí.

7. Analýza kvality oleje a kontrola hladiny oleje

U 33kv 50kva dvou vinutí olejových transformátorů má stav izolačního oleje přímý vliv na provozní výkon a životnost. Před uvedením do provozu musí být odebrány vzorky oleje pro laboratorní analýzu ke kontrole parametrů, jako je obsah vlhkosti, kyselost a úrovně nečistot. Všechny výsledky musí odpovídat platným normám. Kromě toho musí být ověřena hladina oleje uvnitř nádrže, aby bylo zajištěno, že je v požadovaném rozsahu, což zaručuje účinné chlazení a izolaci během provozu.

Stručně řečeno, před uvedením 33kv 50kva transformátoru ponořeného do oleje se dvěma vinutími do provozu musí být dokončena řada přísných kontrol a testů. Tyto postupy zajišťují stabilní výkon, provozní bezpečnost a dlouhodobou spolehlivost. Správné testování před uvedením do provozu nejen snižuje riziko potenciálních poruch, ale také poskytuje pevný základ pro bezpečný a efektivní dlouhodobý provoz 33kv 50kva dvouvinutí transformátoru ponořeného do oleje.
