10kv 500kva transformátor ponořený do oleje

Wenzhou XiFa Electrical Power Equipment Co., Ltd je profesionální továrna na výrobu 10kv 500kva transformátoru ponořeného do oleje s přizpůsobenou službou, aby vyhovovala pracovnímu prostředí pro zahraniční klienty. Například společnost Wenzhou XiFa Electrical Power Equipment Co., Ltd by zvýšila požadavek na zvýšení teploty z 65 K na 45 K v průměru pro klienta na Středním východě a ve Střední Asii. A každý 10kv 500kva transformátor ponořený do oleje by ve výrobním procesu přijal vysoce kvalitní izolační olej, aby měl standardní provoz pod -50 °C až 60 °C.

Odeslat dotaz

Popis výrobku

Požadavky na instalaci olejových transformátorů:

1. 10kv 500kva transformátory ponořené do oleje musí být řádně zajištěny a podepřeny, aby se zabránilo vibracím nebo pohybu, ke kterému může dojít během přepravy a instalace.

2. 10kv 500kva snižovací transformátor ponořený do oleje musí být instalován svisle na pevný základ a pečlivě vyrovnán, aby byl zajištěn stabilní provoz.

3. Nosné konstrukce 10kv 500kva snižovacích olejových transformátorů musí být instalovány ve svislé a vodorovné poloze a řádně izolovány od země. Výška instalace nesmí přesáhnout 2,5 m horizontálně a 4 m vertikálně. Všechny komponenty a spoje 10kv 500kva snižovacích olejových transformátorů musí být pevně a spolehlivě upevněny.

4. Průchodky a přívody 10kv 500kva transformátorů ponořených do oleje by měly být umístěny co nejblíže. Pokud to podmínky dovolují, mohou být vodiče připojeny k tělu transformátoru ponořeného do oleje 10kv 500kva pomocí izolačních objímek nebo určených otvorů pro přívody.

5. Všechny nosné rámy 10kv 500kva transformátoru ponořeného do oleje musí být pevné a spolehlivé. Všechny spojovací části a upevňovací prvky musí být schopny odolat zátěžovým zkouškám za jmenovitých provozních podmínek.

6. Chladicí systém a veškeré příslušenství 10kv 500kva transformátoru ponořeného do oleje musí být kompletní, neporušené a správně nainstalované.

7. Místo instalace 10kv 500kva transformátoru ponořeného do oleje musí být čisté a suché, bez jakýchkoli hořlavých, výbušných nebo korozivních látek. V blízkosti je přísně zakázáno kouření a používání otevřeného ohně.

8. Po instalaci musí být provedena správná těsnicí opatření, aby se zabránilo pronikání oleje, vzduchu nebo vlhkosti do nádrže, což by jinak mohlo vést k provozním poruchám nebo nehodám.

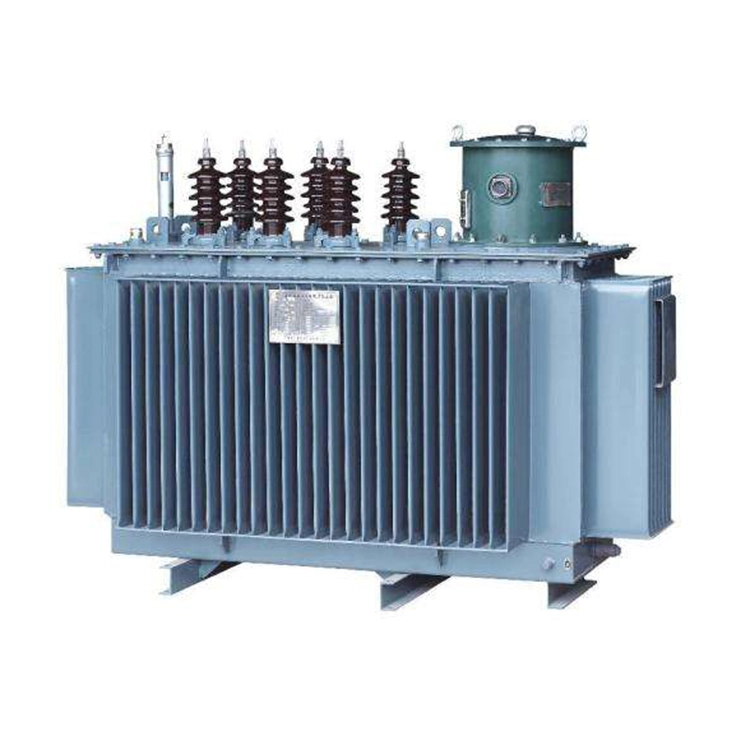

10kv 500kva Step Down Oil Immersed Transformer

Technická specifikace:

Název produktu		10kv 500kva transformátor ponořený do oleje
Poměr napětí		10/0,4 kV
Vektorová skupina		Dyn11 nebo Yyn0
Chladicí systém		ONAN
Klepněte na Changer	Typ	Beznapěťový přepínač odboček nebo přepínač odboček při zatížení
	Rozsah	2,5 % za úroveň, celkem pět kroků
Impedance		4,5 % ± 10 %
Nárůst teploty		Vrchní olej: ≤55 K; Průměr vinutí: ≤65 K
Okolní teplota		-25°C až +40°C
Nadmořská výška		≤ 1000 m (snížení požadované pro provoz ve velké nadmořské výšce)
Relativní vlhkost		≤ 95 %

Bezpečnostní opatření transformátoru ponořeného do oleje

Vzhledem k tomu, že 10kv 500kva transformátory s olejovou náplní používají jako izolační médium olej, musí být při všech elektrických provozech přísně dodržována příslušná bezpečnostní opatření. Aby se snížilo riziko selhání izolace a zajistil bezpečný provoz, je třeba provést následující opatření:

1. Je třeba posílit pravidelnou kontrolu transformátoru ONAN 500 kva. Jakákoli potenciální bezpečnostní rizika musí být včas identifikována a odstraněna.

2. Je třeba přísně zabránit zkratovým poruchám během provozu, protože výsledný zkratový proud může způsobit silný vnitřní tlak, který by mohl vést k prasknutí nádrže nebo nebezpečí požáru.

3. Aby se snížilo riziko výbuchu způsobeného vnitřními poruchami, musí být nádrž 10kv 500kva transformátorů ponořených v olejové lázni vybavena vhodnými přetlakovými zařízeními, která v případě potřeby uvolní nadměrný vnitřní tlak.

4. Každý 10kv 500kva transformátor ponořený do oleje z Wenzhou XiFa electric by mohl být zatížen na 120 % během 2 hodin. Je však třeba se vyhnout dlouhodobému přetěžování 10kv 500kva transformátoru ponořeného do oleje, protože může vést k nadměrnému nárůstu teploty, urychlenému stárnutí izolace a zkrácení životnosti.
