Elektrický transformátor 160kva plněný olejem s nízkou ztrátou

Wenzhou XiFa Electrical Power Equipment Co., Ltd je spolehlivý výrobce pro výrobu a dodávku 10 až 35 kV transformátorů ponořených do oleje a suchých transformátorů, jako je 160kva olejový nízkoztrátový elektrický transformátor. Ve Wenzhou XiFa by obchodní ředitel potvrdil technickou specifikaci klientům před doručením technikovi, což zajišťuje úspěšné přijetí 160kva olejem plněných nízkoztrátových elektrických transformátorů. Společnost Wenzhou XiFa Electrical Power Equipment Co., Ltd také umožňuje kontrolu třetí části, aby se potvrdilo, že typový štítek, příslušenství a zkušební data před odesláním splňují normy.

Odeslat dotaz

Popis výrobku

Funkční vlastnosti výkonových transformátorů ponořených do oleje s nízkou ztrátou:

1. Nízká hladina hluku: 160kva olejem plněný nízkoztrátový elektrický transformátor se vyznačuje kompaktním designem a využívá nové materiály a pokročilé výrobní procesy k efektivnímu snížení provozního hluku. Je navržena bez konzervátoru, což má za následek nižší celkovou výšku ve srovnání s běžnými jednotkami stejné třídy.

2. Pokročilý proces vakuového plnění: Během procesu těsnění se používá technika vakuového plnění olejem, aby se úplně odstranila vlhkost uvnitř nádrže transformátoru. Po utěsnění nejsou vnitřní součásti vystaveny vzduchu. To účinně zabraňuje pronikání kyslíku a vlhkosti do jednotky, což by jinak vedlo ke zhoršení izolačního výkonu, což zahrnuje stárnutí izolačních materiálů a dielektrického oleje.

3. Prodloužená a spolehlivá životnost: Kryt nádrže a příruba nádrže plně utěsněných 160kva olejem plněných nízkoztrátových elektrických transformátorů jsou připojeny pomocí šroubů nebo svařované konstrukce. Toto provedení zcela izoluje izolační olej od kontaktu se vzduchem, což zabraňuje izolaci absorbovat vlhkost. V důsledku toho je rychlost stárnutí izolace výrazně snížena, což výrazně prodlužuje provozní životnost 160kva olejem plněného nízkoztrátového elektrického transformátoru.

4. Kompaktní velikost a estetický vzhled: 160kva olejová nádrž elektrického transformátoru s nízkou ztrátou využívá chladící panely typu vlnitých žeber. Tyto panely se přizpůsobují změnám objemu oleje způsobeným kolísáním teploty prostřednictvím jejich elastického roztahování a smršťování. Konstrukce vlnité nádrže nabízí vizuálně přitažlivý, kompaktní tvar a vyžaduje menší instalační prostor.

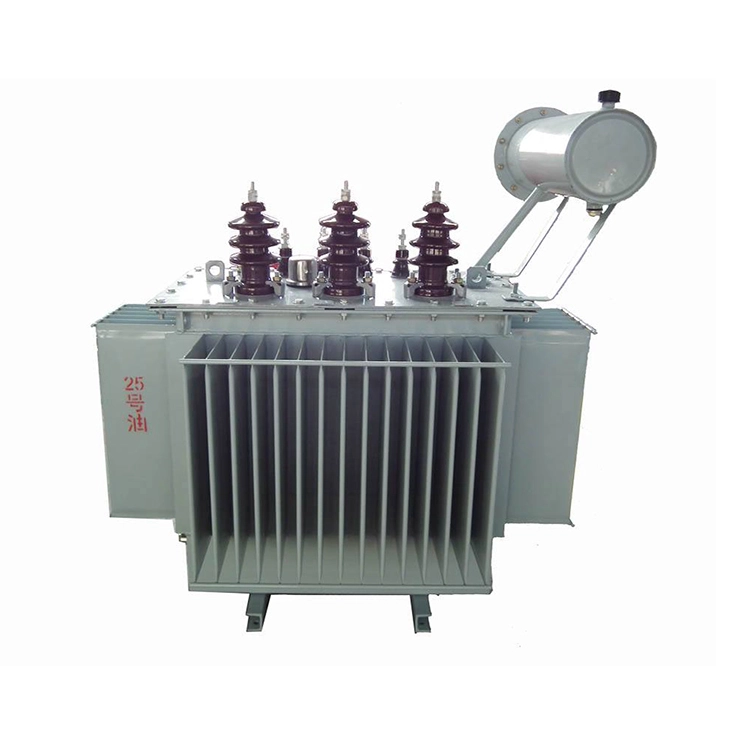

160kva Oil Filled Low Loss Electrical Transformer

Technická specifikace:

Název produktu		160kva olejový nízkoztrátový elektrický transformátor
Jmenovitá kapacita		160 kVA
Primární napětí		11kV, 10kV, 35kV
Sekundární napětí		400V/230V, 480V/277V
Vektorová skupina		Dyn11; Yyn0
Klepněte na Changer	Typ	Přepínač odboček mimo okruh
	Rozsah	±2×2,5%, ±5%
Žádná ztráta zatížení		0,20 kW až 0,28 kW
Ztráta zatížení		2,20 kW až 2,43 kW
Impedance		4 % ± 10 %
Navíjecí materiál		100% měď nebo 100% hliník

Klíčové body pro každodenní údržbu olejových transformátorů

1. Kontrola a údržba hladiny oleje

A. Hladina oleje se musí udržovat mezi jednou čtvrtinou a třemi čtvrtinami stupnice měřiče hladiny oleje. Příliš nízká hladina oleje může vést k nedostatečné izolaci nebo přehřátí. Příliš vysoká hladina oleje může způsobit abnormální tlak oleje.

B. Metoda kontroly zahrnuje sledování hladiny oleje pomocí průhledného měřiče hladiny oleje nebo magnetického měřiče hladiny oleje. Kontrola 160kva olejem plněného nízkoztrátového elektrického transformátoru musí být provedena při výpadku napájení a stabilní teplotě oleje. Během zimy může hladina oleje klesnout o pět až deset procent.

2. Testování kvality oleje a jeho výměna

A. Odběr vzorků pro testování se provádí alespoň jednou ročně. Zkouška musí měřit průrazné napětí, které musí být alespoň 35 kilovoltů, obsah vlhkosti, který nesmí překročit 20 ppm, a číslo kyselosti, které nesmí překročit 0,1 miligramu KOH na gram. Pokud tyto hodnoty překročí stanovené limity, je nutné olej přefiltrovat nebo vyměnit.

B. Cyklus výměny oleje je obvykle osm až deset let, v závislosti na úpravách v závislosti na konkrétním provozním prostředí.

3. Monitorování teploty

Odpověď: Horní teplota oleje nesmí překročit 85 stupňů Celsia pro přirozené chlazení nebo 95 stupňů Celsia pro nucené chlazení. Limit nárůstu teploty je 55 Kelvinů.

B. Prach a nečistoty na povrchu radiátoru je třeba pravidelně čistit, aby bylo zajištěno řádné větrání.
