Distribuční transformátor 13,8 kv na 380 V 2 500 kva je zařízení pro přeměnu energie jádra pro průmyslové, nové energetické a komerční scénáře, které lze rozdělit do dvou běžných konfigurací, včetně typu ponořeného v oleji (řada S11) a suchého typu (řada SCB14). Obě splňují požadavky na kapacitu 2 500 kVA, vysoké napětí, vysoké napětí, trvale nízké napětí 313,8 V. dodržování mezinárodních i domácích norem pro zajištění stabilního výkonu, vysoké bezpečnosti a dlouhé životnosti.

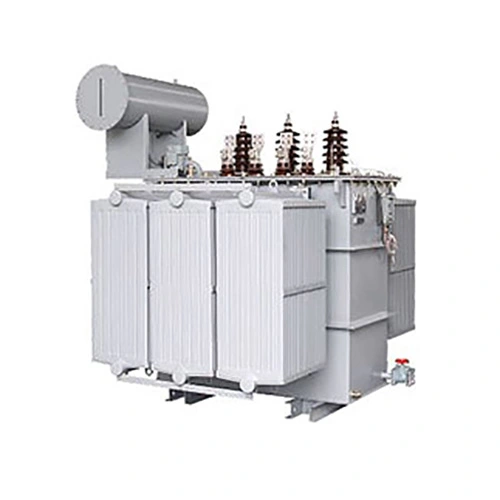

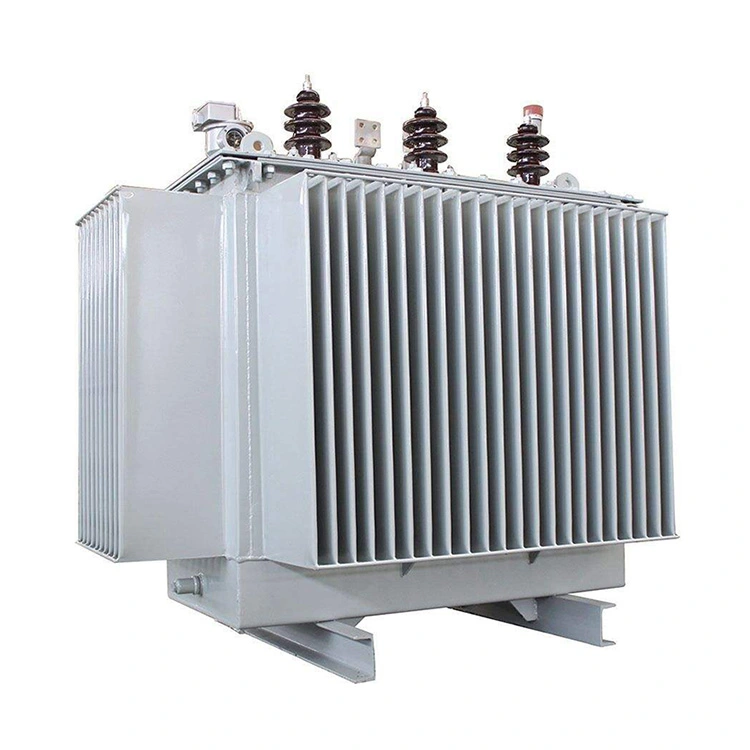

Distribuční transformátor 2500 kva ponořený do oleje typu 13,8 kv až 380 V má nízkou cenu a vysokou přetížitelnost, díky čemuž je vhodný pro venkovní scénáře velkého zatížení, jako jsou doly, venkovní rozvodny a velké průmyslové parky. Naproti tomu suchý typ distribučního transformátoru 13,8 kv až 380 V 2500 kva je ohnivzdorný, nevýbušný, bezúdržbový a energeticky účinný, vhodný pro vnitřní a nevýbušné požadavky. Zákazníci si mohou flexibilně vybrat vhodný typ podle aktuálního prostředí instalace, bezpečnostních předpisů na místě a rozpočtu projektu.
| Kategorie parametru | Název parametru | Standardní hodnota |
|
Základní hodnotěné parametry |
Jmenovitá kapacita | 2500 kVA (2,5 MVA) |
| Strana vysokého napětí (HV) | 13,8kV,Třífázové,△ Připojení | |
| Nízkonapěťová strana (LV) | 380 V (síťové napětí)/220 V (fázové napětí), třífázové, připojení Y | |
| Jmenovitá frekvence | 50/60 Hz | |
| Skupina připojení | Dyn11/Dyn1 | |
| Zkratová impedance | 5 % (typické, 4 %-6 % přizpůsobitelné) | |
| Klepněte na Changer | Vysoké napětí ± 2 × 2,5 % (5 odboček, bez obvodu) | |
| Parametry ponořené do oleje | Modelový příklad | S11/S13/S22-2500/13.8 |
| Způsob chlazení | ONAN (přirozené chlazení ponořené do oleje)/ONAF (chlazení nuceným vzduchem) | |
| Úroveň izolace | BIL 95KV (Bleskový impuls)/30 kV (Výkonová frekvenční odolnost Napětí) |
|
| Výhody | Nízká cena, silná přetížitelnost, dobrý odvod tepla | |
| Parametry suchého typu | Modelový příklad | SCB14/SCR-2500-13,8/0,38 |
| Způsob chlazení | AN (Přirozené chlazení)/AF (Chlazení nuceným vzduchem), Izolační teplo Třída odolnosti F (155℃) |
|
| Úroveň ochrany | IP00/IP23/IP54 | |
| Výhody | Odolné proti ohni a výbuchu, bezúdržbové, malé rozměry | |
| Ztráta a účinnost (50Hz Odkaz) |
Ztráta naprázdno (Po) | ×2,8-3,5kW |
| Ztráta zatížení (Pk, 75℃) | × 16-19 kW | |
| Totální ztráta | ×19-22,5kW |
Olej ponořený S11 je speciálně navržen pro venkovní a venkovní instalaci. Díky silné přizpůsobivosti prostředí vydrží vysoké teploty, déšť, prach a drsné klima. Zabírá velkou podlahovou plochu a vyžaduje dobře větranou nezávislou oblast, která je ideální pro vzdálené průmyslové zóny, venkovní rozvodny, těžební lokality a projekty rozvodů energie v terénu.
Suchý typ distribučního transformátoru SCB14 13,8 kv až 380 V 2500 kva je upřednostňován pro vnitřní instalaci, jako jsou rozvodny elektřiny, tovární budovy, komerční komplexy a podzemní prostory. Vyznačuje se kompaktní velikostí a malým obsazením, žádné riziko úniku kapaliny a nepotřebuje izolační bazén. Je také použitelný pro městské napájení s vysokou hustotou a stísněné instalační prostory.
Olej ponořený S11 využívá jako chladicí a izolační médium transformátorový olej. Hořlavý olej přináší potenciální nebezpečí požáru a úniku, proto jej nelze používat v uzavřených, přeplněných nebo nevýbušných prostorách. Během instalace jsou nutná další protipožární opatření a opatření proti úniku.
Suchý typ SCB14 je vyroben z odlévací struktury z epoxidové pryskyřice a vyznačuje se ohnivzdorností, nehořlavostí, odolností proti výbuchu a nepropustností. Má vysokou izolační bezpečnost, žádné skryté nebezpečí vznícení a plně splňuje přísné bezpečnostní normy pro vnitřní prostory, veřejné budovy, chemické závody a dílny v nevýbušném provedení.
Je vyžadována pravidelná údržba distribučního transformátoru 13,8 kv až 380 V 2500 kva v olejové lázni S11, včetně pravidelné kontroly kvality oleje, těsnicího výkonu, hladiny oleje a vnitřního stárnutí. Olejové filtrování nebo výměna je nutná každé 1-2 roky s pravidelnou odbornou kontrolou, což vede k vyšší dlouhodobé zátěži údržby.
Suchý typ SCB14 je téměř bezúdržbový design. Není potřeba žádný izolační olej, pouze pravidelné čištění vinutí od prachu. Nevyžaduje žádnou složitou každodenní kontrolu, šetří náklady na práci a údržbu a je vhodný pro bezobslužné elektrárny.
Olejem ponořený S11 má vynikající schopnost odvádět teplo cirkulujícím transformátorovým olejem se silnou přetížitelností. Dokáže udržet dlouhodobý provoz s vysokým zatížením a krátkodobý náraz z přetížení, což je ideální pro kontinuální vysoce zatížené průmyslové výrobní linky.
Suchý typ SCB14 spoléhá na přirozené chlazení vzduchem nebo chlazení nuceným vzduchem. Mez přetížení je relativně nižší než u typu ponořeného do oleje a účinek rozptylu tepla je snadno ovlivněn vnitřními větracími podmínkami, které jsou vhodnější pro stabilní a konvenční provoz se zátěží.
Pořizovací cena oleje S11 ponořeného do oleje je u velkokapacitních modelů relativně nižší. Ale jeho ztráta naprázdno a ztráta zátěže jsou o něco vyšší, což má za následek relativně vyšší dlouhodobou spotřebu energie.
Pořizovací náklady suchého typu SCB14 jsou poměrně vyšší, ale s optimalizovaným designem s nízkými ztrátami a vyšší energetickou účinností. Snižuje denní ztráty energie, šetří náklady na elektřinu při dlouhodobém provozu a přináší lepší výhody úspory energie pro projekty s dlouhým cyklem.
Distribuční transformátor 13,8 kv na 380 V 2500 kva konečný návrh výběru:
Zvolte S11 Olej ponořený: Pokud je váš projekt venku, s omezeným rozpočtem, dlouhodobým velkým zatížením, bezobslužným otevřeným místem a bez přísných požadavků na požární ochranu.
Vyberte typ SCB14 Dry: Při instalaci uvnitř, v hustém davu, při chemických a hořlavých příležitostech, s vysokými bezpečnostními standardy, nízkými nároky na údržbu a dlouhodobými požadavky na úsporu energie.
