10 Kv 500kva pólový distribuční transformátor

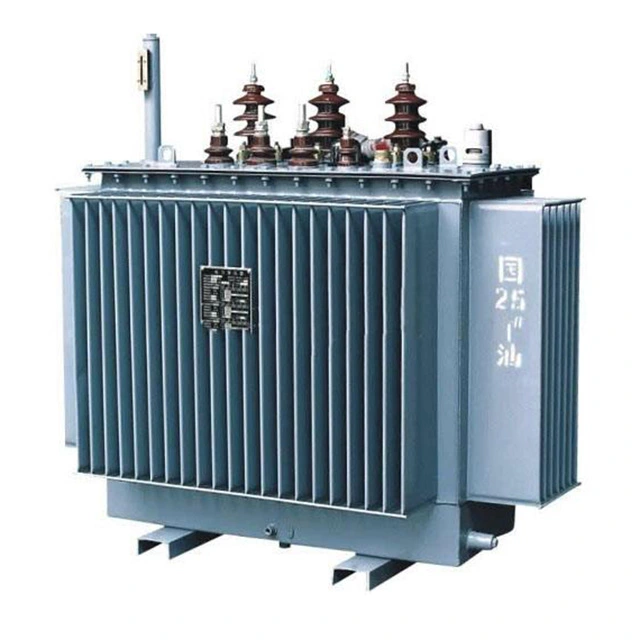

10 kV 500kva distribuční transformátor na sloup je třífázový, v oleji ponořený, venkovní transformátor instalovaný přímo na sloupy veřejných služeb pro snížení napětí 10 kV středního napětí na 400 V nízkého napětí (linka-linka) pro obytné, komerční a lehké průmyslové rozvody elektrické energie. Vyznačuje se kompaktním designem, plně utěsněnou nádrží, nízkými ztrátami, nízkou hlučností a minimální údržbou, v souladu s normami IEC 60076 a GB/T 1094.

Distribuční transformátor 10 kV 500 kVA montovaný na sloup, vyrobený pro odolnost a účinnost, má kompaktní, prostorově úsporný design, který eliminuje potřebu vyhrazených rozvoden, čímž výrazně snižuje náklady na stavební a instalační náklady. Plně utěsněná konstrukce zvlněné nádrže zabraňuje úniku oleje a pronikání vlhkosti, zajišťuje bezúdržbový provoz a životnost více než 20 let za normálních podmínek.

Distribuční transformátor 10kV 500kVA montovaný na sloup, navržený s nízkoztrátovým jádrem z křemíkové oceli třídy S11 a měděným vinutím s vysokou vodivostí, může dosáhnout nízkých ztrát naprázdno a zátěže, což přispívá ke snížení provozní spotřeby energie a dlouhodobých nákladů na energie. Jeho hlučnost je regulována pod 55 dB, díky čemuž je šetrná k životnímu prostředí v obytných oblastech.

Technická specifikace:

Klíčové vlastnosti:

1. Design montovaný na tyč: Kompaktní, lehký a prostorově úsporný.

10 kV 500 kVA sloupový distribuční transformátor je navržen pro přímou instalaci na betonové nebo ocelové sloupy, čímž šetří prostor na zemi. Jeho optimalizovaná kompaktní konfigurace a snížená hmotnost zjednodušují přepravu a instalaci na místě, což výrazně snižuje náklady na stavební inženýrství a výstavbu distribučních projektů. Konstrukce je navržena tak, aby odolala mechanickému namáhání při montáži na sloup, což zajišťuje dlouhodobou bezpečnost i při zatížení větrem a vibracemi.

2. Vysoká účinnost: S11 nízkoztrátový design, snižující spotřebu energie a provozní náklady.

Distribuční transformátor 10 kV 500 kVA na sloupu, vybavený nízkoztrátovou technologií jádra řady S11, poskytuje o 10–20 % nižší ztráty naprázdno a zatížení ve srovnání s konvenčními modely. Využitím za studena válcovaných jader z křemíkové oceli s orientovaným zrnem a přesně vinutých měděných vinutí minimalizuje plýtvání energií při provozu s plným i částečným zatížením. Výsledkem jsou nižší provozní náklady, nižší emise uhlíku a zlepšená celková účinnost.

3. Úplné utěsnění: Žádný únik oleje, žádné pronikání vlhkosti, bezúdržbový provoz.

Plně utěsněná, svařovaná konstrukce nádrže zabraňuje úniku oleje, pronikání vlhkosti a kontaminaci prachem nebo úlomky. To eliminuje potřebu běžné údržby a zajišťuje konzistentní výkon a životnost více než 20 let za normálních provozních podmínek. Zásobník z vlnité lepenky také slouží jako integrovaný chladicí systém, který dokáže účinně odvádět teplo a poskytuje zcela utěsněné prostředí pro transformátorový olej.

4.Bezpečnost a spolehlivost: Vysoká zkratová pevnost, nízká hlučnost, vynikající tepelná stabilita, vhodné do drsného venkovního prostředí (-25°C až +40°C).

Distribuční transformátor 10 kV 500 kVA na sloupu, vyrobený s vysokou mechanickou odolností proti zkratu, je navržen tak, aby odolal poruchovým proudům bez deformace nebo selhání. Jeho nízkohlučný design, kontrolovaný pod 55 dB, zajišťuje minimální dopad na životní prostředí v obytných a městských oblastech. Vynikající tepelná stabilita a široký rozsah provozních teplot (-25°C až +40°C) jej předurčují do různých venkovních podmínek, včetně vysoké vlhkosti, silného deště a extrémních teplotních výkyvů.

10kV 500kVA scénáře použití distribučního transformátoru na sloup:

1. Městské a venkovské distribuční sítě.

2. Obytné prostory, obchodní čtvrti, malé továrny.

3. Systémy obnovitelné energie.
