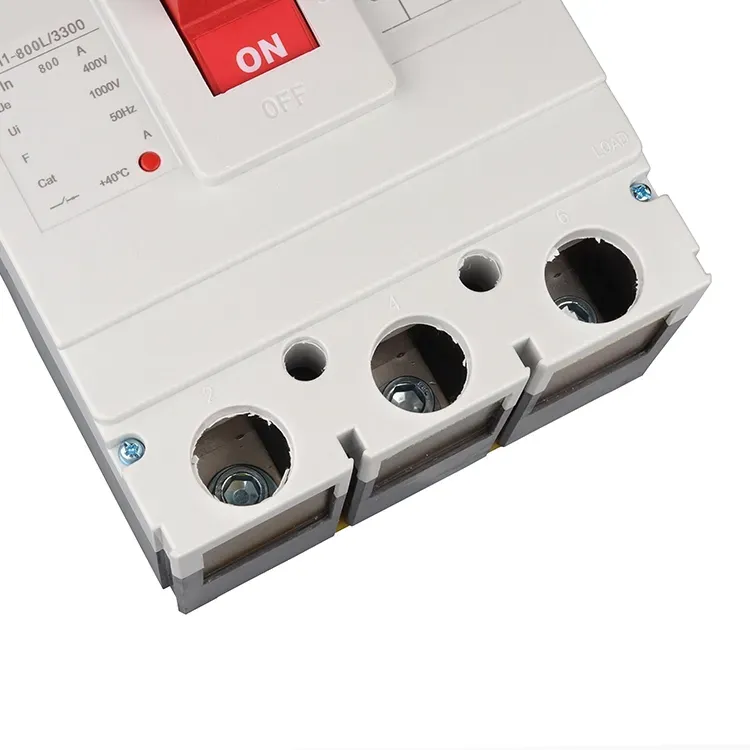

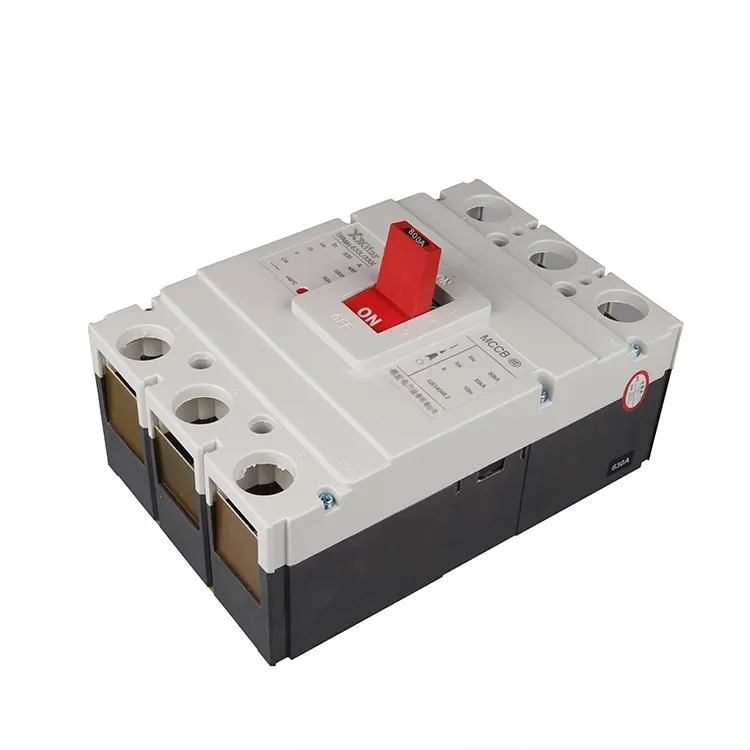

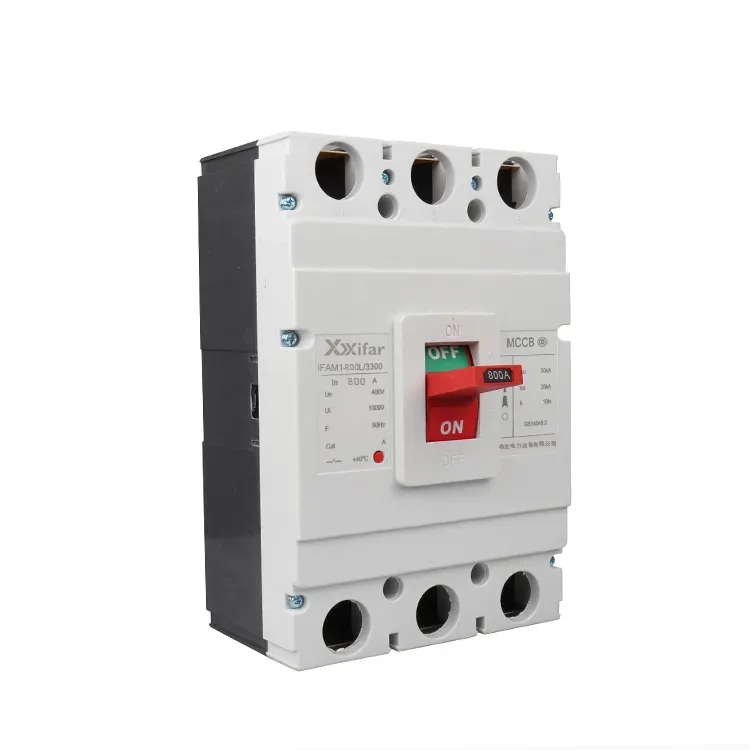

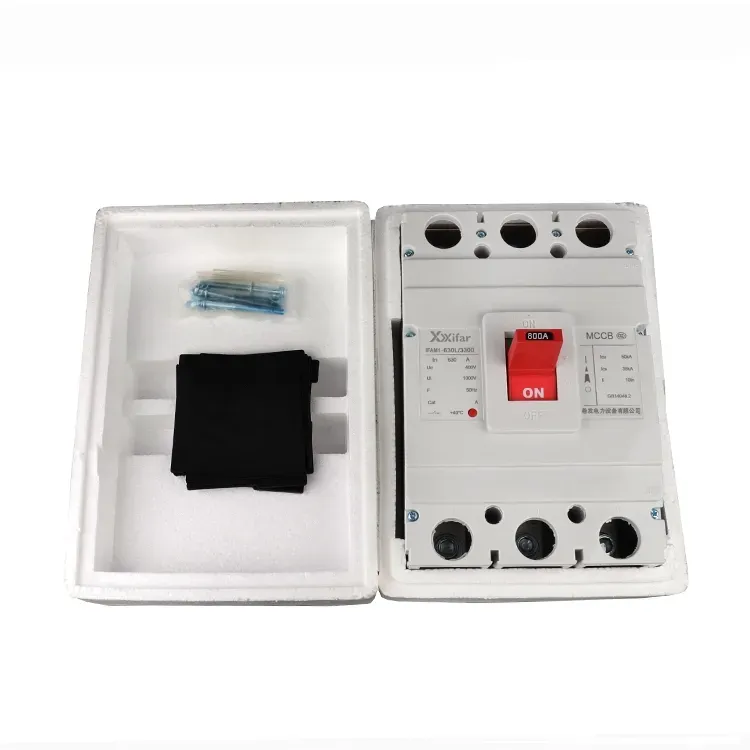

800 Amp 4pólový elektrický mccb obvodový přerušovač

800ampérový 4pólový elektrický jistič mccb v lisovaném pouzdru by mohl vybavit tepelnou magnetickou spouštěcí jednotku nebo elektronickou spouštěcí jednotku, aby vyhovovaly různým požadavkům klienta. Expanzní jednotka, jako je podpěťová vypínací cívka, proudový chránič a jednotka ochrany motoru, navíc umožňuje 800 ampérovému 4pólovému elektrickému jističi mccb v lisovaném pouzdru dosáhnout více funkcí pro uspokojení požadavků aplikace. Funkce ochrany před zavedením je znázorněna níže.

Ochranné funkce tepelných magnetických spouště:

1. Ochrana proti přetížení:

Když proud obvodu překročí jmenovitou hodnotu, bimetalový pásek 800 A 4pólového elektrického jističe mccb se zahřeje a ohne, čímž se aktivuje vypínací mechanismus. Doba vypínání je nepřímo úměrná druhé mocnině proudu.

2. Ochrana proti zkratu:

V případě zkratu generuje vysoký poruchový proud elektromagnetickou sílu, která uvede vypínací mechanismus do činnosti téměř okamžitě.

Tepelné magnetické 800A 4pólové MCCB tedy typicky poskytují dvoustupňovou ochranu, což je ochrana s dlouhým zpožděním a okamžitá ochrana. Nazývá se také neselektivní typ.

Ochranné funkce elektronických spouště

1. Ochrana proti přetížení:

Mikroprocesor na 800 A 4pólovém elektrickém jističi mccb v lisovaném pouzdru nepřetržitě monitoruje a vypočítává proud v obvodu, aby zajistil přesnou ochranu.

2. Ochrana proti zkratu:

Přednastavené zpoždění na 800 A 4pólovém elektrickém jističi mccb v lisovaném pouzdru se použije během podmínek zkratu, aby se dosáhlo selektivity.

3. Ochrana proti zkratu:

Při vážných poruchových stavech se 800 A 4pólový elektrický jistič mccb bez prodlevy vypne, aby izoloval obvod.

4. Ochrana proti zemnímu spojení:

Je navržen tak, aby detekoval a přerušoval zemní poruchové proudy na 800 A 4pólovém elektrickém mccb jističi.

Elektronické 800A 4P MCCB tedy obecně poskytují čtyřstupňovou ochranu, což je ochrana proti dlouhému časovému zpoždění, krátké časové zpoždění, okamžitá ochrana a ochrana proti zemnímu spojení. Elektronický 800A 4P MCCB se také nazývá selektivní typ MCCB.

Další ochranné funkce:

1. Podpěťová ochrana:

800 ampérové ​​4pólové elektrické jističe mccb mohou být také vybaveny podpěťovou spouští, která automaticky vypne jistič 800 A, když napájecí napětí klesne pod definovanou prahovou hodnotu.

2. Ochrana proti chybovému proudu:

Některé verze, jako jsou typy ochrany proti svodům, dokážou detekovat svod uzemnění a poskytují ochranu proti úrazu elektrickým proudem.

3. Ochrana motoru:

Ochranné jističe motoru MCCB jsou speciálně navrženy pro motorové obvody, často využívají vypínací charakteristiky typu D, aby se přizpůsobily vysokým zapínacím proudům během spouštění.

Parametry jističe 800 amp 4pólového elektrického mccb:
