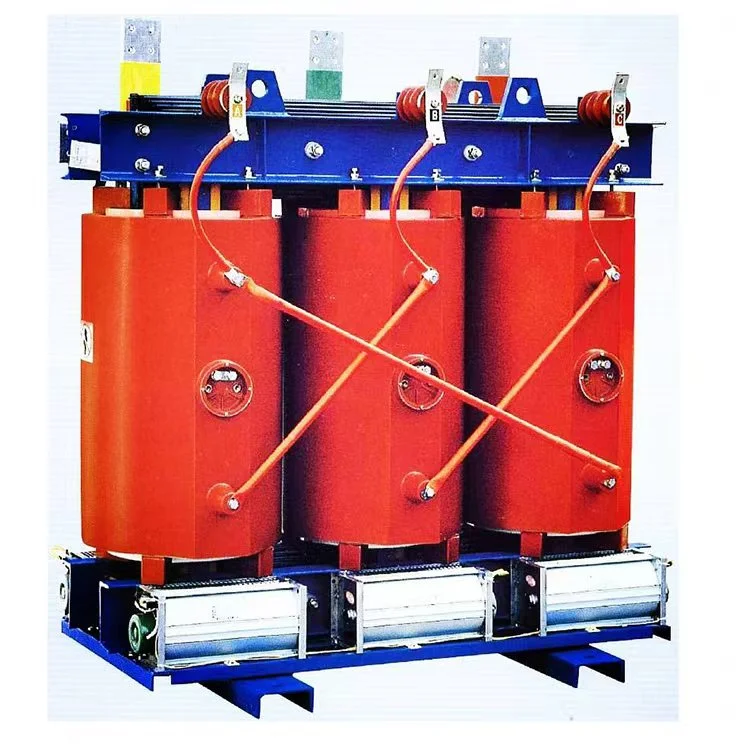

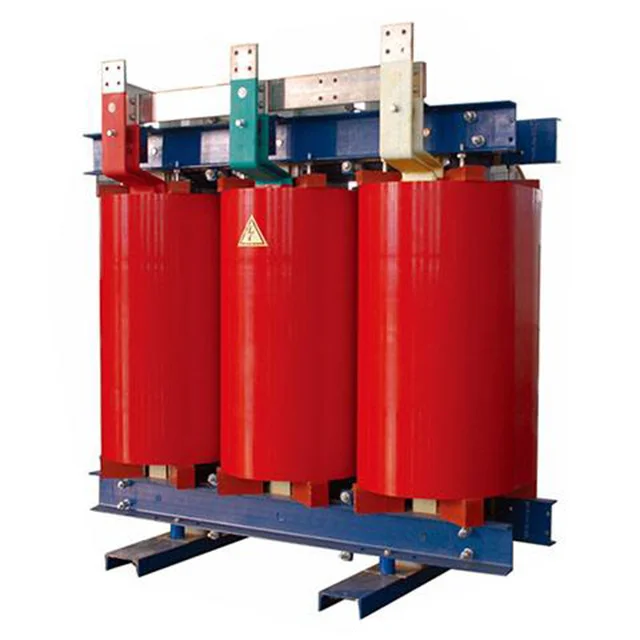

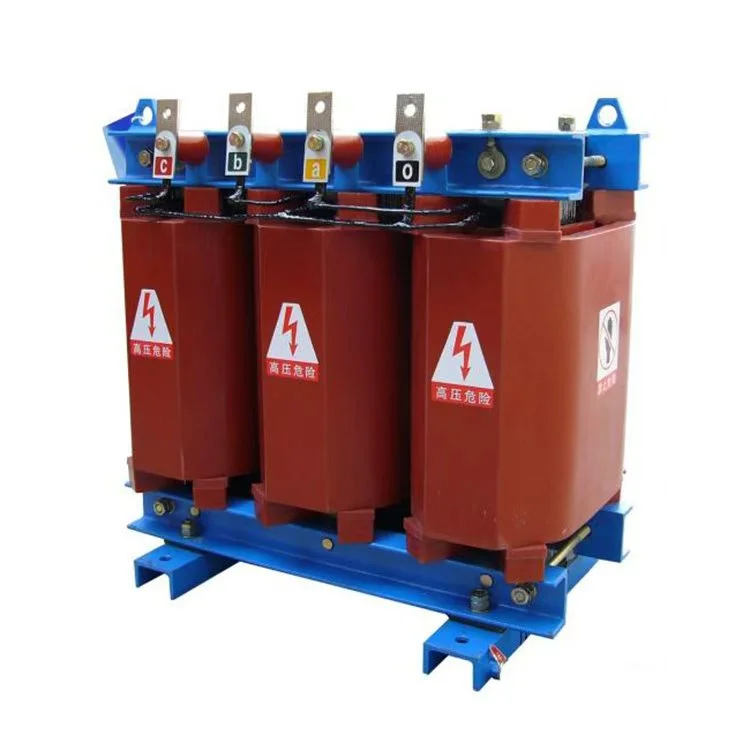

Distribuční transformátor 500kva 11kv Suchý typ Nltc

Na pozadí rostoucí celosvětové poptávky po elektřině je 500kva 11kv suchý distribuční transformátor nltc široce používán v oblastech, jako jsou venkovské energetické sítě, průmysl, obchod, nová energie a veřejná zařízení. Jejich vysoká spolehlivost byla ověřena provozem ve více než 50 zemích a regionech po celém světě. Byly prodány do zemí a regionů včetně Tanzanie, Zimbabwe, Ghany, Jižní Afriky, Keni, Zambie a dalších.

Konstrukční vlastnosti 500kva 11kv suchého distribučního transformátoru nltc:

Cívky: Cívky jsou navinuty měděnými vodiči, buď navinutými drátem, nebo fólií, vyztuženy skelným vláknem a plně odlity epoxidovou pryskyřicí bez plniv pomocí vakuového sušení a odplynění. To má za následek vysokou mechanickou pevnost, silnou odolnost proti zkratu a vynikající odolnost proti impulsům.

Vysokonapěťové vinutí: Počáteční a koncové svorky, stejně jako mezilehlé odbočovací vodiče, jsou osazeny měděnými maticemi. Tato struktura poskytuje dobrou tuhost, usnadňuje snadnou výměnu závitníku a zajišťuje úhledný a esteticky příjemný vzhled.

Jádro: Jádro je sestaveno z vysoce kvalitních za studena válcovaných silikonových ocelových plechů s orientovanou strukturou se 45° plně pokosovými vícestupňovými přeplátovanými spoji. Povrch suchého distribučního transformátoru nltc 500kva 11kv je potažen vrstvou izolační pryskyřice, která zajišťuje odolnost proti vlhkosti, ochranu proti korozi a snížení hluku.

Upínací systém: Mezi jádrem, upínacími přípravky a cívkami se používají elastické komponenty, které udržují cívky pod stálou kompresí, a tím snižují hladinu hluku.

Design chlazení: 500kva 11kv suchý distribuční transformátor nltc je navržen pro přirozené chlazení (AN). Podélné ventilační kanály jsou předtvarovány uvnitř stěn cívky plně litých vysokonapěťových a nízkonapěťových vinutí. Chlazení nuceným vzduchem Chladicí ventilátory zařízení AF lze nainstalovat jako volitelné příslušenství. S nuceným chlazením vzduchem lze jmenovitou výstupní kapacitu zvýšit o 50 %.40 % pro jmenovité hodnoty 500 kVA a nižší.

Monitorování teploty: 500kva 11kv distribuční transformátor suchého typu nltc je vybaven regulátorem teploty řady BWDK. Platinové odporové snímače Pt100 jsou umístěny v předem zapuštěných otvorech v horní části nízkonapěťových cívek pro sledování nárůstu teploty vinutí. Ovladač automaticky spouští nebo zastavuje chladicí ventilátory a poskytuje funkce, jako je alarm poruchy, alarm přehřátí a vypnutí při přehřátí. Tyto vlastnosti nabízejí spolehlivou ochranu proti přetížení pro suchý transformátor, čímž zvyšují jeho provozní bezpečnost.

Parametry produktu:

Výroba zařízení

Polotovar

Krytí IP21

Transformátorové jádro

Vinutí transformátoru

Testovací centrum

Navíjecí dílna
