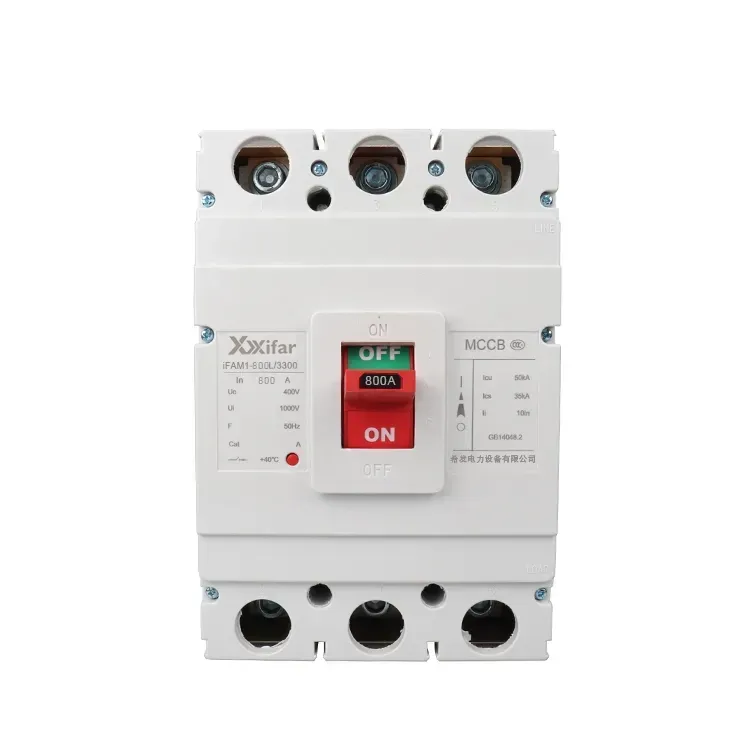

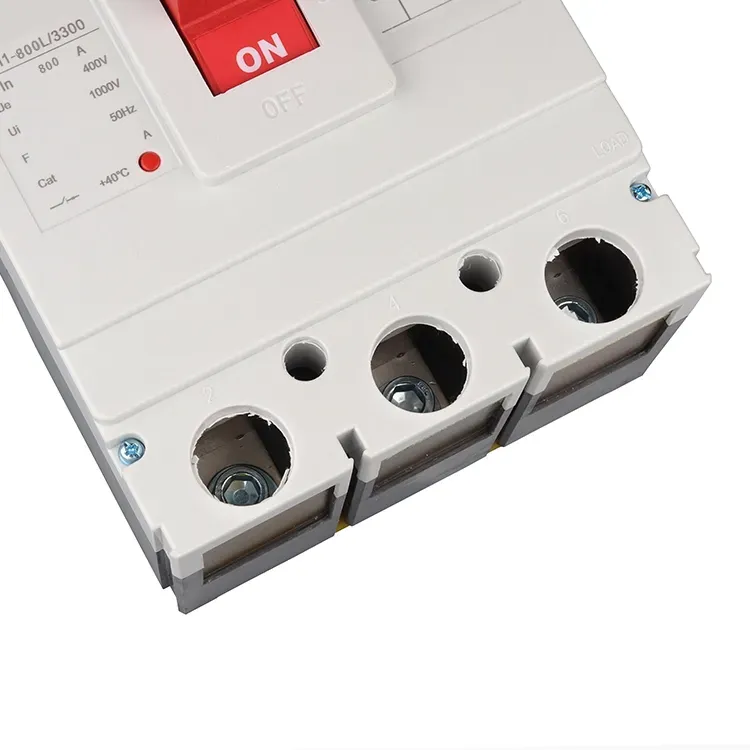

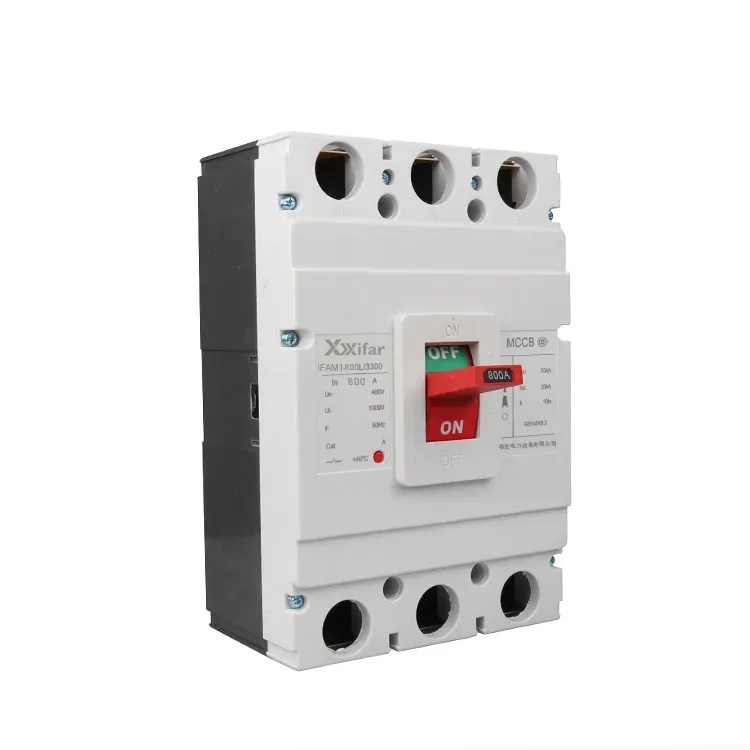

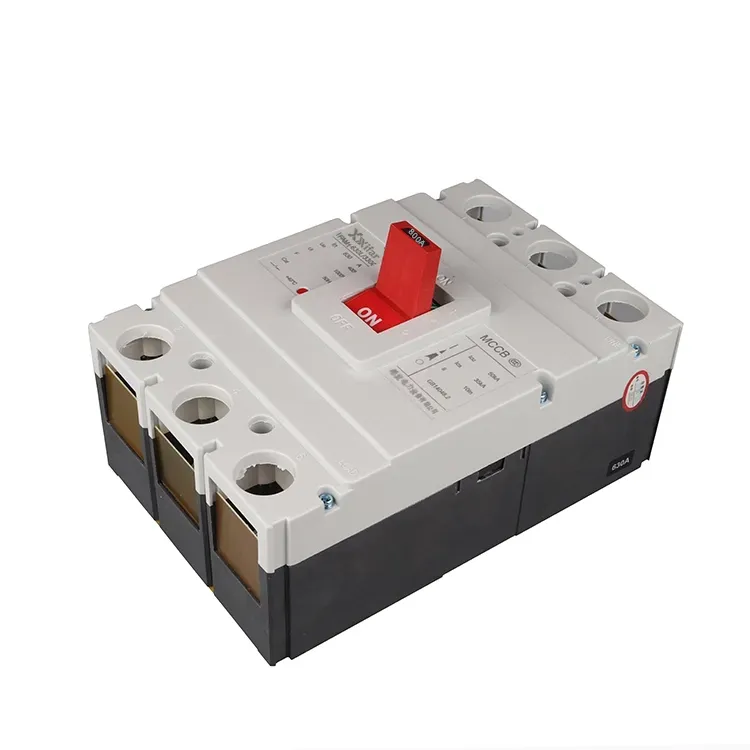

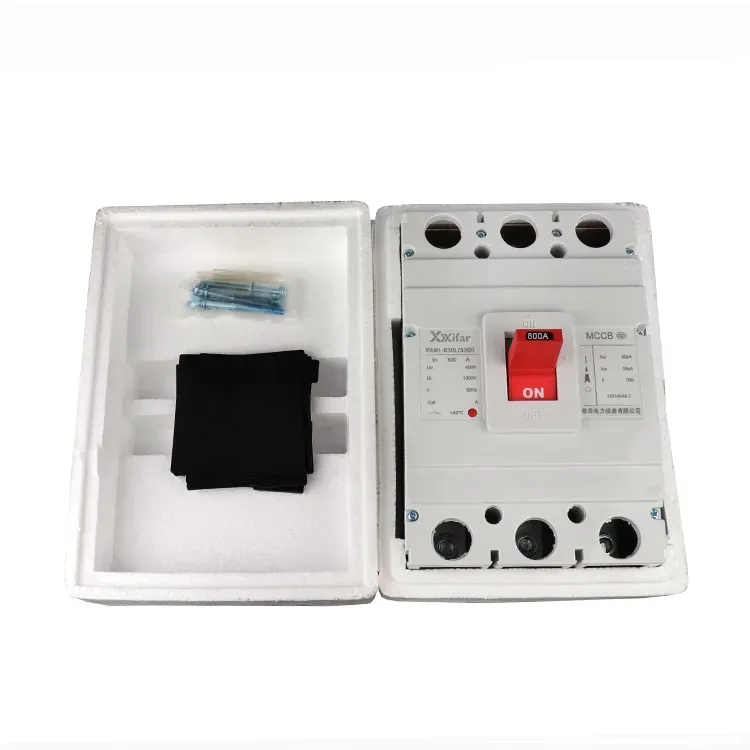

Lisovaný jistič 400v 800a

Lisovaný jistič MCCB 400 V 800a je typ nízkonapěťového jističe, který má tvarované izolační pouzdro se vzduchovou izolací. Je široce používán v rozvodných systémech k přerušení nebo izolaci normálních proudů i poruchových proudů ve jmenovitém rozsahu, což zajišťuje bezpečnost elektrických vedení a zařízení. Vnitřní struktura 400 V 800a lisovaného jističe MCCB obvykle zahrnuje pohyblivé a pevné kontakty, ovládací mechanismus a spouštěcí jednotky, jako jsou tepelné a magnetické spouště. Tyto komponenty umožňují, aby jistič 400v 800a v lisovaném izolovaném pouzdru poskytoval jak dlouhé časové zpoždění, tak okamžitou ochranu. Běžné typy jističů 400 V 800a v lisovaném izolovaném pouzdru zahrnují pouze magnetické, tepelné magnetické a elektronické spouště.

Definice jističe v lisovaném izolovaném pouzdru

Lisovaný jistič MCCB 400 V 800a je umístěn mezi miniaturními jističi, které se také nazývají jističe, a vzduchovými jističi, které se nazývají ACB, pokud jde o kapacitu a použití. 400V lisovaný izolovaný jistič obecně pokrývá rozsah proudu od 10A do 1600A. S tepelně magnetickými nebo elektronickými spouštěcími jednotkami uzavřenými v lisovaném pouzdře je vhodný pro ochranu a ovládání na různých úrovních nízkonapěťového distribučního energetického systému.

Lisovaný izolovaný skříňový jistič Funkce a vlastnosti

Tepelné magnetické spouště kombinují bimetalový prvek pro ochranu proti přetížení s magnetickým mechanismem pro ochranu proti zkratu. Na druhé straně elektronické spouštěcí jednotky umožňují přesnější nastavení ochrany, obvykle v rozsahu tolerance 10 %–20 %. Jsou zvláště užitečné v motorových obvodech, kde 400V 800a jistič MCCB s lisovanou izolací musí procházet vysokými zapínacími proudy, přičemž úrovně magnetického snímání jsou často nastaveny nad desetinásobek jmenovitého proudu.

Lisovaný jistič s izolovaným pouzdrem Aplikace

Lisovaný jistič 400v 800a s izolovanou skříní MCCB lze použít jako přívody v primárních, sekundárních nebo terciárních distribučních systémech a jsou také vhodné jako přívodní jističe na sekundární a terciární úrovni. Jejich maximální vypínací schopnost proti zkratu, obvykle v rozsahu od 36 kA do 120 kA, je výrazně vyšší než u miniaturních jističů, které se obvykle pohybují mezi 6 kA a 10 kA.

Úvahy o výběru jističe v lisovaném izolovaném pouzdru

Mezi klíčové faktory při výběru MCCB patří velikost rámu a jmenovitý proud, jako je 100 A nebo 250 A, nastavení vypínací jednotky, jako Ir = 1,2 In nebo 5 In, vypínací schopnost a požadované charakteristiky vypínací křivky, jako jsou funkce dlouhého a krátkého časového zpoždění.

Lisovaný izolovaný jistič Technické srovnání

Tepelně magnetické jističe 400v 800a mají relativně jednoduchou konstrukci, ale nižší přesnost, s tolerancemi kolem ±20 %. Elektronické spouštěcí jednotky, často založené na snímání cívek Rogowski, nabízejí vylepšenou přesnost a teplotní kompenzaci, díky čemuž jsou jističe 400 V 800a s lisovaným izolovaným pouzdrem vhodnější pro kritické obvody nebo aplikace vyžadující selektivní koordinaci.

Parametr jističe lisovaného izolovaného pouzdra 400v 800a:
