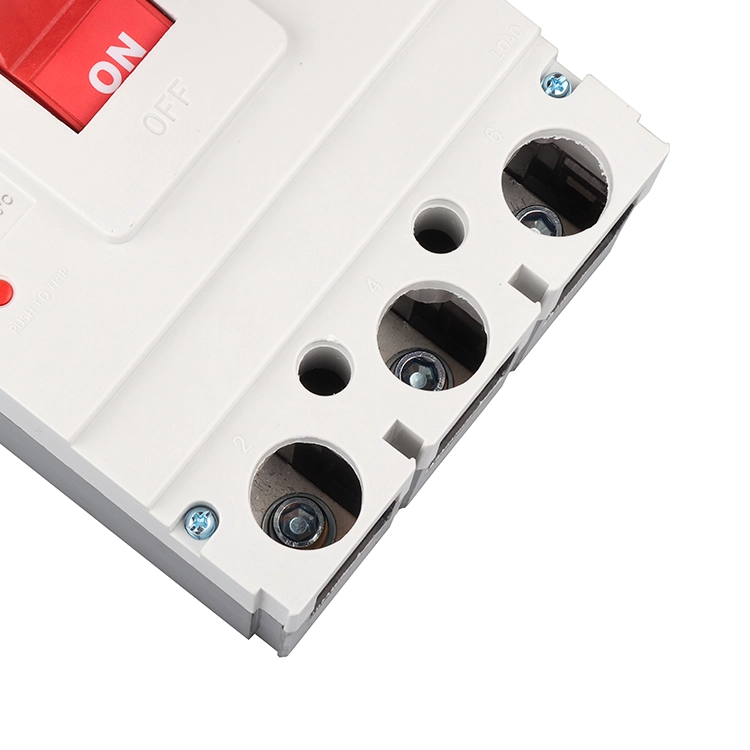

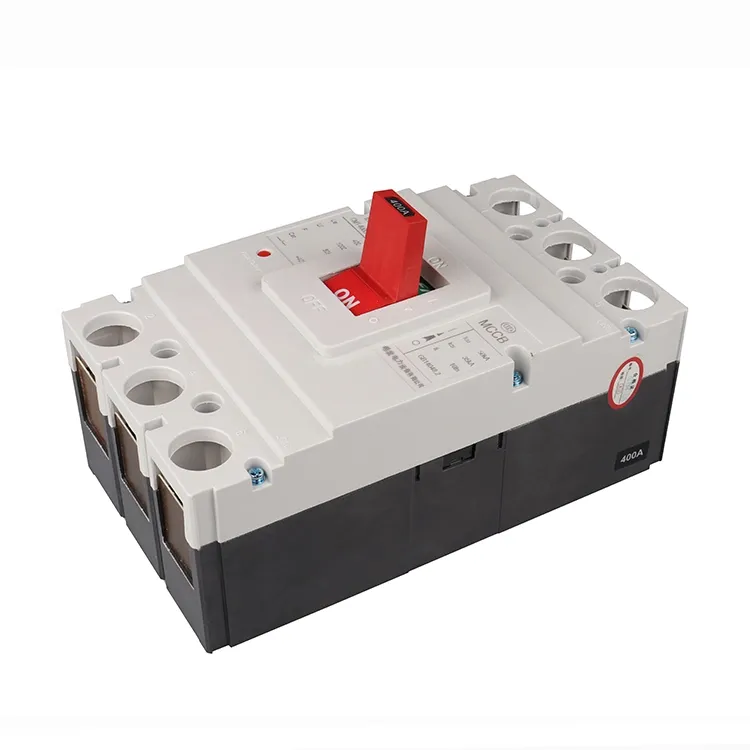

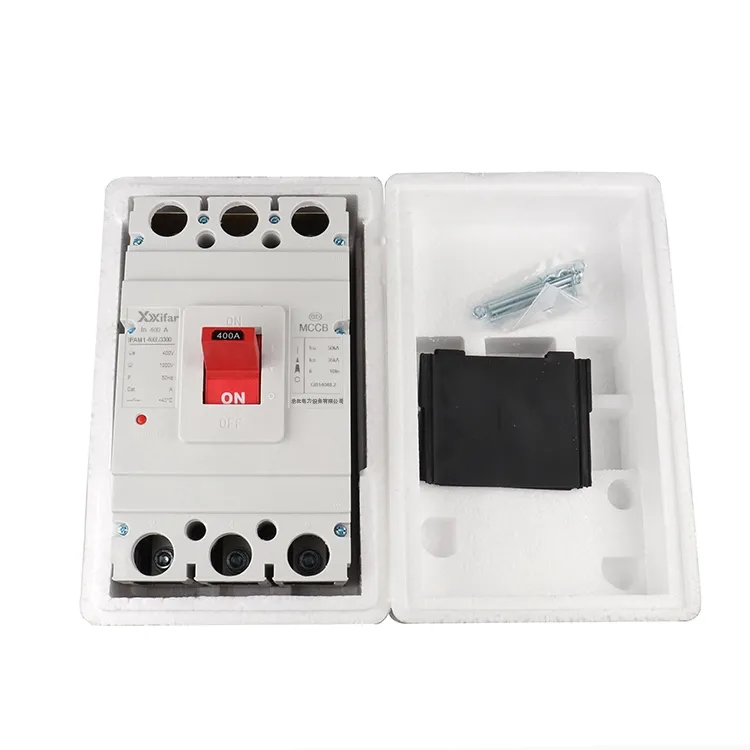

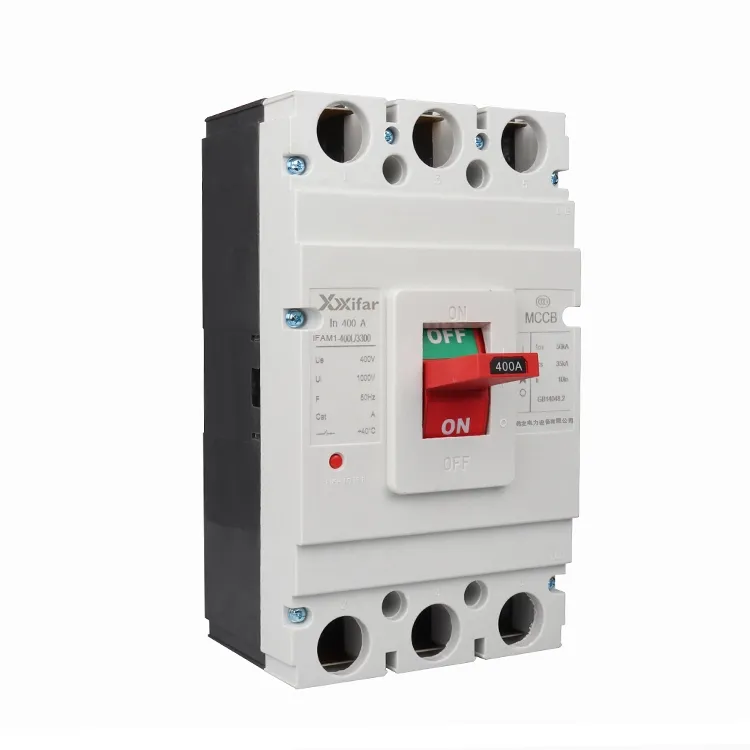

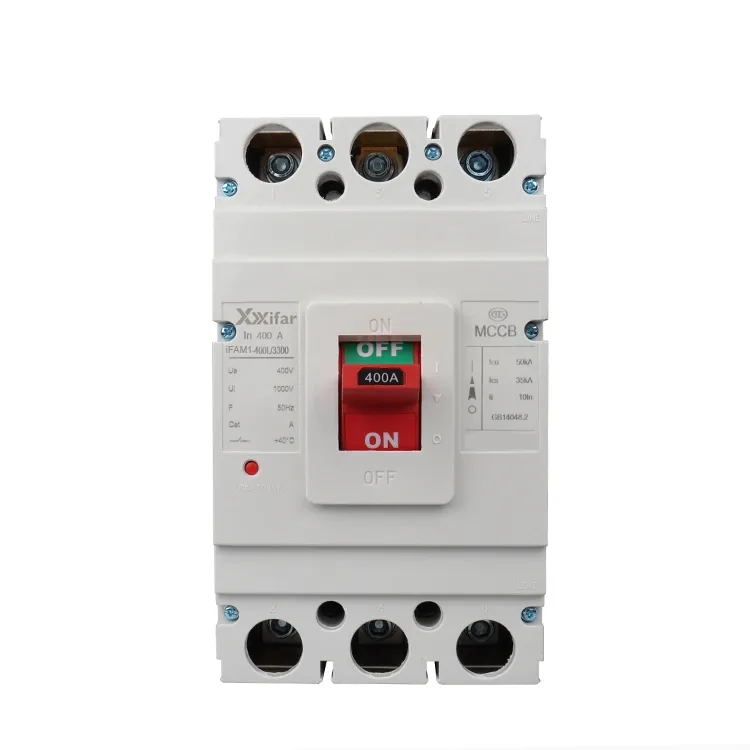

400a 3p MCCB uzavřený lisovaný kryt pouzdra

Spínač 400a 3p mccb s uzavřeným lisovaným pouzdrem je typ jističe s lisovaným izolačním krytem a vzduchovou izolací. Běžně se instaluje a používá v nízkonapěťových distribučních systémech k přerušení nebo izolaci normálních i poruchových proudů v rámci jmenovitého rozsahu, což pomáhá chránit kabely a elektrická zařízení. Běžné způsoby vypínání pro spínače A 400a 3p mccb s uzavřeným tvarovaným pouzdrem zahrnují pouze magnetické, tepelné magnetické a elektronické spouštěcí jednotky.

Pouze magnetická spoušť funguje pouze za podmínek zkratu. Jinými slovy, spínač 400a 3p mccb v uzavřeném lisovaném pouzdru se vypne pouze tehdy, když dojde k poruše, jako je zkrat. Tento typ se často používá v topných okruzích nebo v motorových okruzích, kde je již zajištěna samostatná ochrana proti přetížení.

Tepelné magnetické vypínací jednotky reagují jak na zkrat, tak na trvalý nadproud. Pokud proud po určitou dobu překročí 400A nebo dojde ke zkratu, vypne se přiložený spínač 400a 3p mccb. Vzhledem k tomu, že kombinuje dva ochranné mechanismy, je někdy označován jako kombinovaný nebo dvojitý spínač na 400a 3p mccb uzavřeném lisovaném spínači, který se běžně používá v obecné distribuci energie.

Elektronické spouště představují pokročilejší a vyspělejší řešení. U tohoto typu lze upravit parametry, jako je magnetický snímač, teplotní nastavení a vypínací zpoždění, díky čemuž je 400a 3p mccb uzavřený tvarovaný přepínač vhodný pro širší škálu aplikací. Tato přidaná flexibilita je však obvykle spojena s vyššími náklady.

Kromě těchto typů existují tvarované jističe speciálně navržené pro ochranu motoru. Pro takové aplikace je nastavení magnetické spouště typicky vyšší, což je více než desetinásobek jmenovitého proudu, takže jistič v lisovaném pouzdru může odolat vysokému zapínacímu proudu při spouštění motoru, aniž by zbytečně vypínal, a přitom stále poskytuje ochranu při poruchových stavech.

Parametr přepínače uzavřeného lisovaného pouzdra 400a 3p mccb:

Funkce příslušenství 400a 3p mccb s uzavřeným lisovaným pouzdrem

Příslušenství rozšiřuje a doplňuje základní funkce 400a 3p mccb uzavřeného lisovaného pouzdra. Přidávají možnosti ovládání a vylepšují ochranné funkce, aby se staly nedílnou součástí zařízení. Mezi běžné příslušenství 400a 3p mccb uzavřeného lisovaného pouzdra patří pomocné kontakty, kontakty alarmu, napěťové spouště, podpěťové spouště, pohony motorů a externí otočné rukojeti.

1) Pomocné kontakty

Pomocné kontakty se používají hlavně k indikaci, zda je uzavřený lisovaný spínač pouzdra 400a 3p mccb otevřený nebo sepnutý, ale neukazují, zda došlo k chybě. Jsou připojeny k řídicímu obvodu. Pro jističe s lisovaným pouzdrem, velikost rámu 400 A a vyšší, jsou k dispozici konfigurace dvou normálně otevřených a dvou normálně uzavřených kontaktů s tepelným proudem kolem 6A. Velikost rámu 100A obvykle používá jeden přepínací přepínací kontakt, zatímco 225A a 250A a přijímá konstrukci můstkového kontaktu s konvenčním tepelným proudem asi 3A.

2) Kontakty alarmu

Kontakty alarmu jsou navrženy tak, aby signalizovaly, když se 400a 3p mccb uzavřený lisovaný spínač pouzdra automaticky vypne v důsledku závad, jako je přetížení, zkrat nebo podpětí. Jejich provozní proud je obecně 380 V AC při 0,3 A nebo 220 V DC při 0,15 A, ale obvykle nepřesahuje 1 A. Tepelný proud však obvykle spadá do rozsahu 1 až 2,5 A.

3) Vypínací jednotka

Vypínací jednotka umožňuje dálkové otevření uzavřeného lisovaného pouzdra 400a 3p mccb. Jeho provozní napětí může být nezávislé na napětí hlavního obvodu. Je určen pro krátkodobý provoz a doba aktivace cívky by normálně neměla přesáhnout jednu sekundu, jinak může dojít k poškození cívky.

Aby se zabránilo vyhoření cívky, je mikrospínač zapojen do série s vypínací cívkou. Když je cívka pod napětím, kotva se přitahuje, což způsobí, že se mikrospínač změní z normálně zavřeného do normálně otevřeného stavu. Tím se přeruší řídicí obvod, takže i když je tlačítko stisknuté, cívka nezůstane pod napětím. Tato konstrukce účinně chrání cívku před přehřátím. Jakmile je spínač 400a 3p mccb v přiloženém lisovaném pouzdru resetován a znovu sepnut, mikrospínač se vrátí do své normálně zavřené polohy. Vypínací jednotky jsou k dispozici v různých řídicích napětích a frekvencích, aby vyhovovaly různým aplikacím.

4) Uvolnění pod napětím

Podpěťová spoušť se používá k ochraně obvodů a napájecího zařízení před podmínkami nízkého napětí. Jeho cívka je připojena k napájecí straně jističe lisovaného pouzdra a jistič lze zapnout pouze tehdy, když je cívka pod napětím. Pokud je napětí příliš nízké, nelze zavřít vypínač 400a 3p mccb. Je důležité zajistit, aby napětí systému odpovídalo jmenovitému napětí podpěťové spouště. Provozní rozsah je typicky mezi 70 % a 35 % jmenovitého napětí. Tato zařízení jsou také k dispozici v různých hodnotách napětí a frekvencích pro různé aplikace.

5) Mechanismus pohonu motoru

Motorové pohony se používají pro automatické a dálkové zapínání a vypínání jističů. Existují dva hlavní typy, které jsou poháněné motorem a elektromagnetické. Motorem poháněné mechanismy se obecně používají pro jističe MCCB s lisovaným pouzdrem s velikostí rámu 400 A a vyšší, zatímco elektromagnetické pohony jsou vhodnější pro MCCB s jmenovitým proudem 225 A a nižším.
