400 Amp Tpn 2p Jistič Mccb

Společnost Wenzhou XiFa Electric Power Equipment Co., Ltd nejen vyrábí a dodává jistič 400 amp tpn 2p mccb se standardním výkonem. Společnost Wenzhou XiFa Electric Power Equipment Co., Ltd stále častěji podporuje přizpůsobené služby, které zákazníkům pomohou řešit aplikační problémy. Wenzhou XiFa Electric Power Equipment Co., Ltd má schopnost podporovat přizpůsobené komponenty, jako jsou kontakty, ochranné jednotky a motorizované ovladače. Inženýr společnosti Wenzhou XiFa Electric Power Equipment Co., Ltd může navrhnout přizpůsobený jistič 400 amp tpn 2p mccb, aby splnil požadavky uživatelů terminálů.

Odeslat dotaz

Popis výrobku

Jističe 400 amp tpn 2p mccb jsou běžně používaná ochranná zařízení v rozvodech nízkého napětí. Primární funkcí jističe 400 amp tpn 2p mccb je detekovat abnormální proudy, jako jsou přetížení a zkraty. Jistič 400 amp tpn 2p mccb vyrobený společností Wenzhou XiFa Electric Power Equipment Co., Ltd může rychle přerušit obvod, aby ochránil zařízení i personál.

Princip činnosti jističe 400 amp tpn 2p mccb je založen na tepelném magnetickém vypínacím mechanismu. Za podmínek přetížení ohřívá tepelný článek bimetalový pás, aby se ohnul a spustil vypínací mechanismus. Mezitím v případě zkratu magnetický prvek v jističi 400 amp tpn 2p mccb generuje okamžitou elektromagnetickou sílu, která přímo aktivuje vypínací systém. Díky této duální ochraně jsou jističe 400 amp tpn 2p mccb nepostradatelné v průmyslových, komerčních a obytných elektrických instalacích.

Vezmeme-li jako příklad MCCB vyhovující normám Mezinárodní elektrotechnické komise, jejich konstrukce musí splňovat přísné požadavky na elektrický výkon a bezpečnost. Typické jednotky jsou vhodné pro vstupní napětí až 230 VAC v jednofázových systémech, díky čemuž jsou jističe 400 amp tpn 2p mccb dokonale vhodné pro většinu obytných a lehkých průmyslových aplikací. S krytím IP20 může lisovaný kryt jističů 400 amp tpn 2p mccb účinně zabránit vniknutí pevných předmětů větších než 12,5 mm, což je dostatečné pro suché vnitřní prostředí. Udržování provozní vlhkosti kolem 15 % navíc pomáhá zachovat izolační výkon a přispívá k delší životnosti.

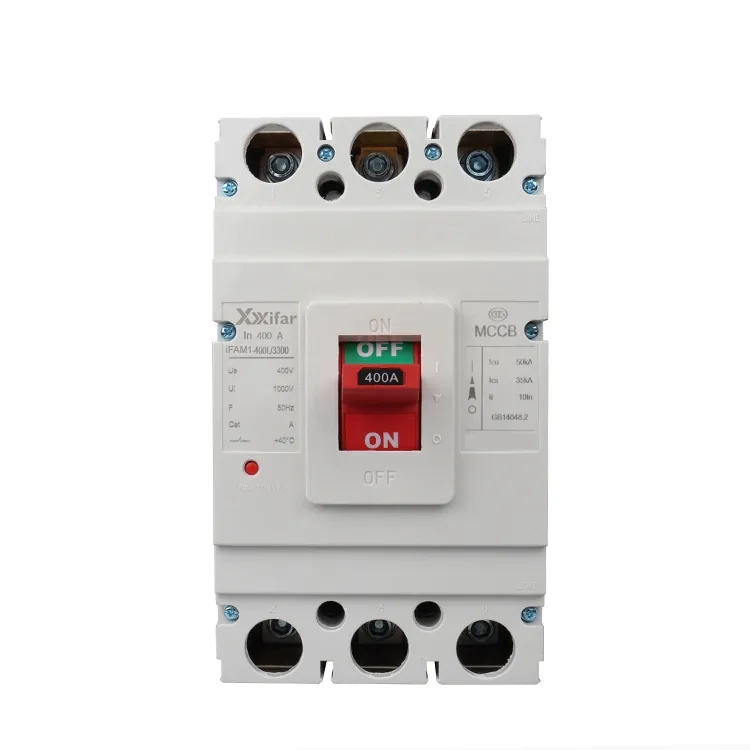

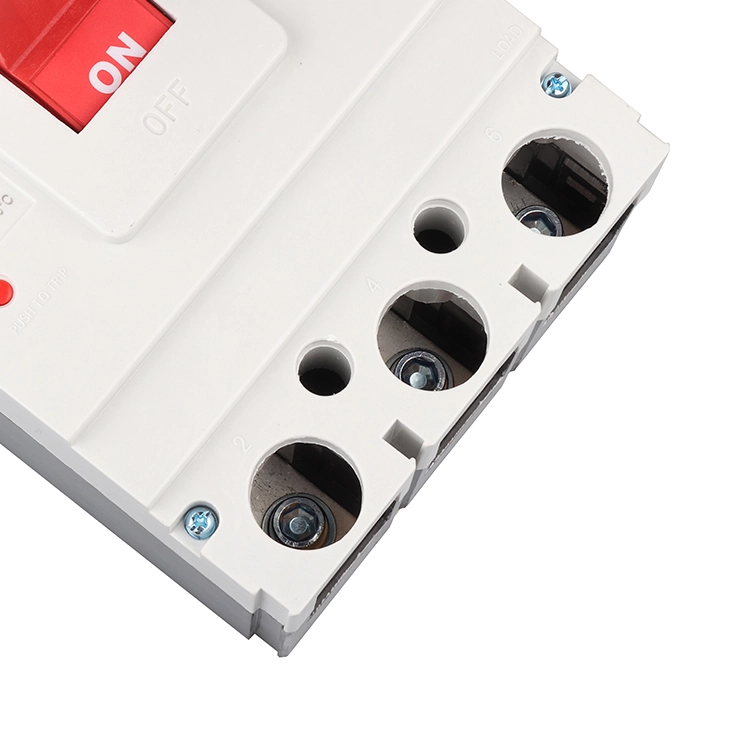

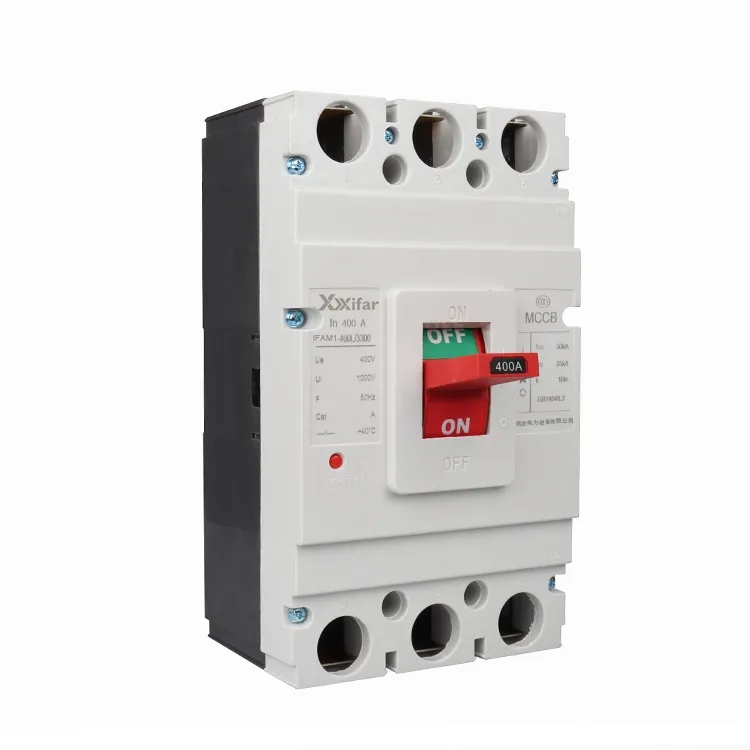

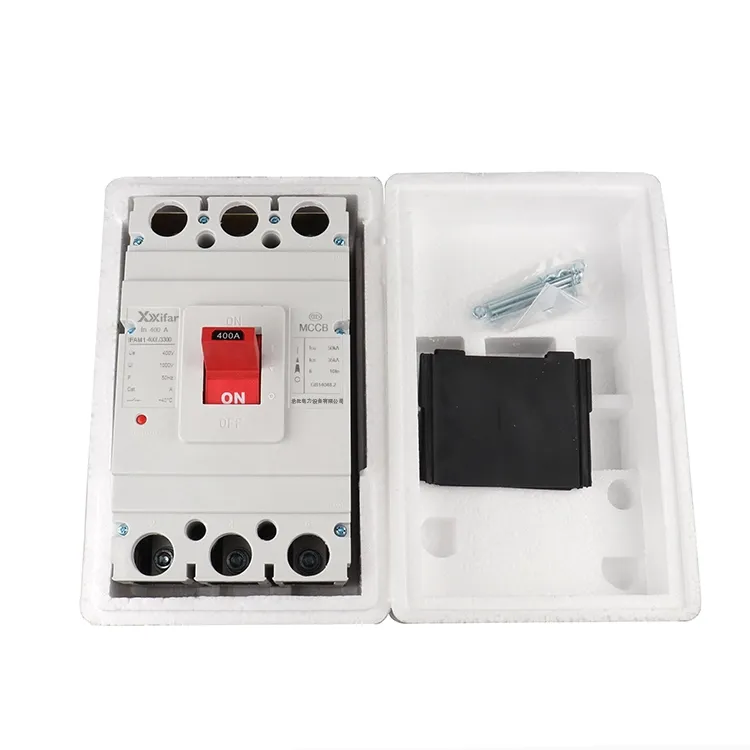

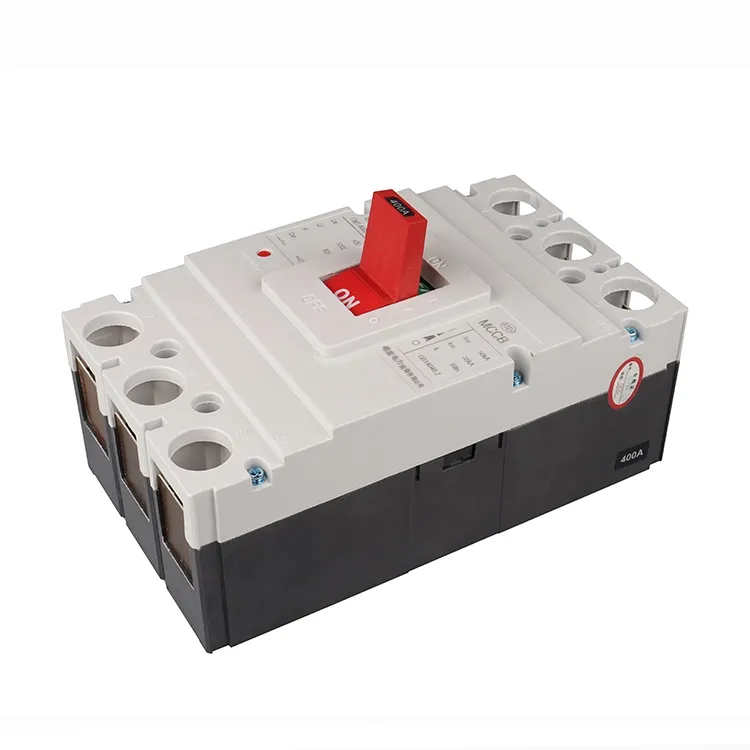

400 Amp Tpn 2p Mccb Circuit Breaker

Parametr jističe 400 amp tpn 2p mccb:

Jmenovitý proud snímků	400
Počet Poláků	2 fáze; 2 pól; 3 fáze + nulový vodič
Frekvence	50 Hz; 60 Hz
Jmenovité pracovní napětí	400 V; 660 V; 800 V; 1000 V
Jmenovité izolační napětí	800 V; 1000 V; 1150 V; 1500 V
Jmenovitý pracovní proud	225A; 250A; 315A; 350A; 400A
Servisní kapacita vypínání zkratu	50 kA; 70 kA; 100 kA
Mechanická životnost	10 000 krát
Elektrická životnost	2000krát
Oblouková vzdálenost	≤100 mm

Size

Režim produktu	Pól	Dimenze
Režim produktu	Pól	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Důvody vyhoření jističe 400 amp tpn 2p mccb

Selhání jističe 400 amp tpn 2p mccb je obvykle výsledkem mnoha faktorů, které se na tom podílejí, včetně abnormálního elektrického zatížení, špatného připojení a vnitřních závad součástí. Přesná příčina by měla být posouzena v kontextu podmínek, jako je přetížení, zkrat nebo mechanická porucha.

Problémy s elektrickou zátěží a připojením:

1. Přetížení a zkrat: Dlouhodobý provoz při nadměrné zátěži vede k hromadění tepla, zatímco náhlý zkratový proud může překročit vypínací kapacitu 400 A tpn 2p mccb jističe a způsobit poškození.

2. Špatný kontakt: Uvolněné svorky, nesprávná připojení nebo nedostatečný kontaktní tlak zvyšují kontaktní odpor. To může způsobit lokální přehřátí během toku proudu, spálení kontaktů nebo přípojnic.

3. Nesprávné dimenzování vodičů: Poddimenzované vodiče nemohou přenášet požadovaný zatěžovací proud, což způsobuje přehřívání a případné poškození jističe. Podobně se cívky s nedostatečným průměrem drátu mohou časem přehřát a selhat.

Vnitřní součásti a mechanické závady:

1. Vyhoření cívky: Zapínání nebo vypínání cívky jističe 400 A tpn 2p mccb se může přehřát a spálit, pokud se železné jádro zasekne nebo pokud selžou pomocné spínače. Ponechává cívku napájenou příliš dlouho.

2. Selhání zhášení oblouku: Poškození zhášecí komory, například chybějící obloukové bariéry, může zabránit řádnému zhášení oblouku. Umožňuje vysoké teploty poškodit vnitřní části.

3. Mechanické zablokování: Poruchy v ovládacím mechanismu mohou zpozdit vypínání. Pokud se přerušení nedokončí včas, oblouk může přetrvávat a potenciálně způsobit prasknutí nebo požár.

Environmentální faktory a nedostatečná údržba:

1. Podmínky prostředí: Vysoká vlhkost a prašnost snižují izolační výkon a zvyšují riziko zkratu jističe 400 A tpn 2p mccb. V některých případech mohou zvýšené hladiny vodivých kontaminantů vést k fázovému rozpadu.

2. Stárnutí a opotřebení: V průběhu času mohou izolační materiály absorbovat vlhkost a součásti se mohou opotřebovat. Bez pravidelné kontroly a údržby mohou tyto problémy vést k vážným poruchám fungujícího jističe 400 A tpn 2p mccb.
