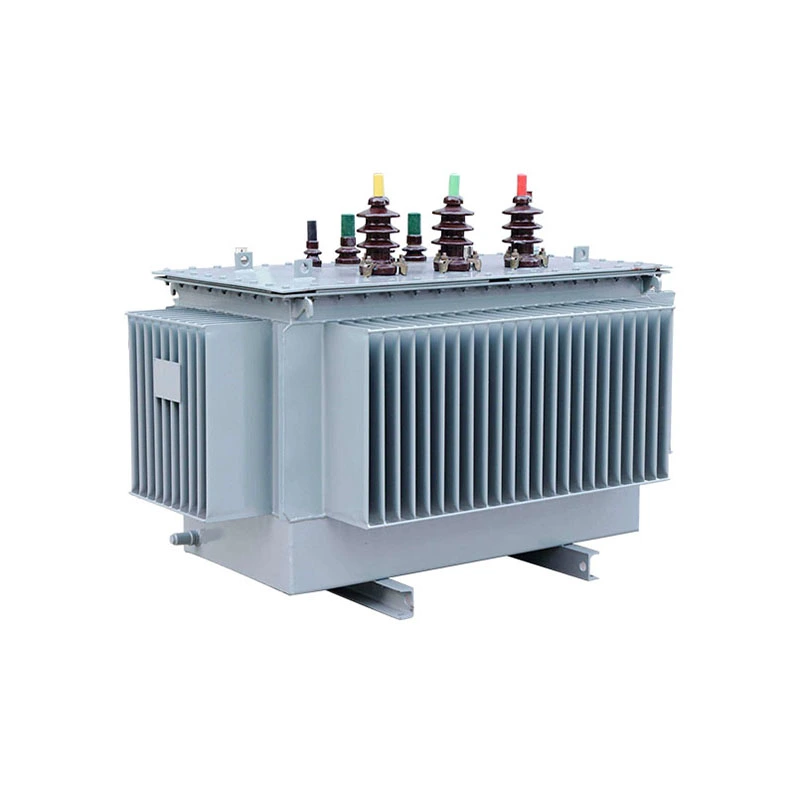

3fázový stupňovitý transformátor z amorfní slitiny mědi 100kva

Společnost Wenzhou XiFa Electric Power Equipment Co., Ltd, založená v roce 2006, je podnik specializující se na výrobu, výzkum, prodej transformátorů z amorfní slitiny, jako je 3fázový 100kva transformátor z amorfní slitiny mědi. Vždy se zaměřujeme na dodávky vysoce kvalitních produktů za konkurenceschopné ceny. Mezitím jsme obdrželi některé autoritativní certifikace včetně UL, CE, CCC. Co se týče služeb, nabízíme rychlé reakce 24 hodin denně. Od výběru produktu až po dodání produktů zákazníkům poskytneme veškeré poradenské a sledovací služby.

Odeslat dotaz

Popis výrobku

3fázový stupňovitý transformátor z amorfní slitiny mědi 100 kva lze rozdělit na dva typy: olejový typ a suchý typ. Olejový transformátor využívá metodu chlazení ONAN. Zatímco suchý distribuční transformátor využívá přirozeného chlazení vzduchem nebo chlazení nuceným vzduchem k rozptýlení tepla generovaného během provozu. Přiměřená ventilace a plynulé proudění vzduchu jsou u suchých distribučních transformátorů klíčové, aby se zabránilo přehřátí a zachovala se vysoká provozní účinnost transformátorů.

Jádro transformátoru z amorfní slitiny je vyrobeno z pásků amorfní slitiny na bázi železa. Tloušťka ocelových pásů je pouze 0,02 až 0,03 mm. Vyrábí se procesem rychlého chlazení roztavené oceli. Vnitřní atomy jsou uspořádány v nepravidelném amorfním vzoru bez struktury zrn křemíkové oceli. To výrazně snižuje ztrátu hystereze a ztrátu vířivými proudy ze základního zdroje materiálu.

Díky energeticky úsporné konstrukci transformátoru z amorfní slitiny je účinnost celého systému daleko vyšší než u běžných distribučních transformátorů z křemíkové oceli. I když zařízení funguje nepřetržitě bez přerušení po celý rok, může výrazně snížit náklady na elektřinu na provoz a údržbu tím, že minimalizuje ztráty železa. Je to preferované zařízení pro distribuované nové energetické elektrárny v zámořských strojírenských lokalitách.

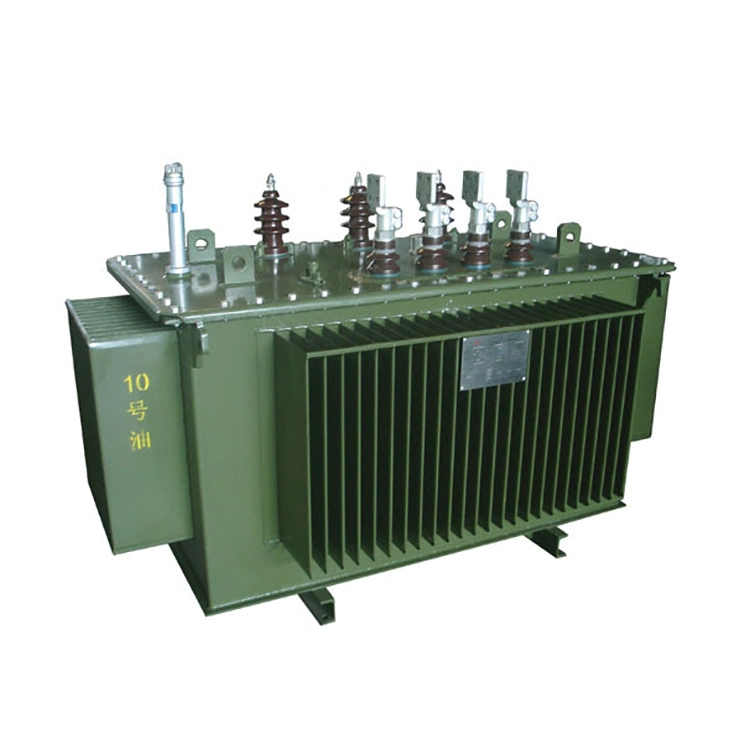

3 Phase Step Up 100kva Copper Amorphous Alloy Transformer

Technické parametry:

Název produktu	3fázový stupňový transformátor z amorfní slitiny mědi 100kva
Typ	Ponořeno do oleje	Suchý typ
Ohodnocený poměr	0,4 kV/10 kV (vlastní 0,4/6,6, 0,4/11)	0,4kV/10kV
Impedance Velká Británie	4 %	6 %
Žádná ztráta zatížení P₀	≈65W	≈75W
Ztráta zatížení Pk@75℃	≈1080W	≈1150W
Žádné aktuální zatížení	≤0,6 %	≤ 0,8 %
Třída izolace	třída A	třída F
Chlazení	ONAN	AN / AF
Stupeň ochrany	IP00/IP54	Standard IP20, možnost IP30
Hluk	≤ 52 dB	≤ 58 dB
Jádro a vinutí	Amorfní jádro + měděná cívka	Amorfní jádro + měděná epoxidová litá cívka

Otázka: Při použití 3fázového 100kva transformátoru z amorfní slitiny mědi, jaké jsou významné rozdíly v charakteristikách magnetizačního zapínacího proudu ve srovnání s tradičními transformátory z křemíkového ocelového plechu?

Odpověď: Ve srovnání s tradičními transformátory z křemíkového ocelového plechu vykazují charakteristiky magnetizačního zapínacího proudu transformátoru z amorfní slitiny významné rozdíly: Vzhledem k nižší hustotě saturačního magnetického toku amorfní slitiny, přibližně 1,55 T, nižší než u plechu z křemíkové oceli 1,75 T, a vyššímu zbytkovému magnetismu, přibližně 0,7 až 0,15násobek nárazového proudu jmenovitého 0,15 násobku proudu buzení při 1 násobku buzení při 1. (zatímco u tradičního plechu z křemíkové oceli je to 5-8krát). Mezitím je doba doznívání zapínacího proudu delší a obsah harmonických, zejména druhá harmonická, je také výrazně zvýšen. Díky těmto vlastnostem je 3fázový stupňovitý transformátor z amorfní slitiny mědi 100 kva náchylnější k hlubokému nasycení při sepnutí spínače, což generuje vyšší a trvalejší nárazové proudy. To nejen zvyšuje riziko nesprávného vypnutí předřazených jističů a přepálení pojistek, ale může také způsobit mechanické poškození jádra z amorfní slitiny citlivého na náraz.

Proto jsou vyžadovány speciální strategie návrhu a provozu, jako je uzavření výběru fáze, úprava nastavení ochrany a výběr CT se silnějšími schopnostmi proti saturaci.
