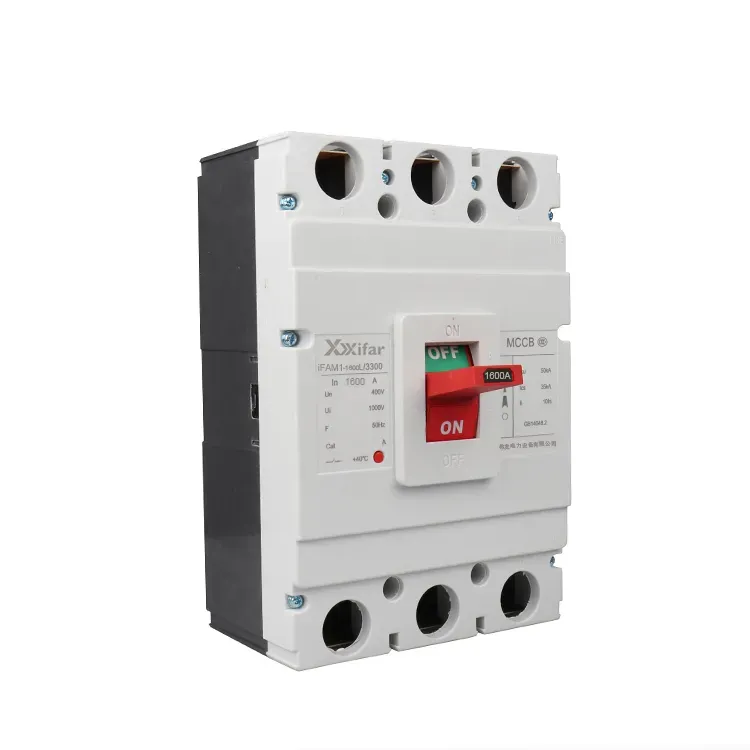

1600 Amp 3 pólový mccb s pomocnými kontakty

Wenzhou XiFa electric Power Equipment Co., Ltd je zkušená továrna na výrobu a dodávání 1600 ampérových 3pólových mccb s pomocnými kontakty, jejichž vypínací kapacita při zkratu může dosáhnout až 50 kA, kde může stále poskytovat přesnou ochranu, aniž by došlo k nesprávnému posouzení nebo odmítnutí jakýchkoli akcí pod velkým pracovním proudem. Pomocné kontakty umožňují, že 1600 ampérový 3pólový jistič mccb má funkci blokovacího ovládání, aby se zabránilo nesprávné činnosti, mezitím nabízí stavový indikátor na rozvodné desky.

Odeslat dotaz

Popis výrobku

Parametr 1600 amp 3pólový mccb s pomocnými kontakty:

Jmenovitý proud snímků	1600
Počet Poláků	3 pól; 3P; 3 fáze
Jmenovitý pracovní proud	1000A; 1250A; 1600A
Frekvence	60Hz nebo 50Hz
Maximální vypínací kapacita zkratu	50 kA /70 kA
Servisní kapacita vypínání zkratu	35 kA /50 kA
Jmenovité pracovní napětí	400 V; 690 V
Jmenovité izolační napětí	800V; 1000 V
Mechanická životnost	10 000 krát
Elektrická životnost	2000krát
Oblouková vzdálenost	≤100 mm

Size

Režim produktu	Pól	Dimenze
Režim produktu	Pól	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Úvod 3pólový mccb 1600 amp s pomocnými kontakty:

1600 ampérový třípólový jistič MCCB s pomocnými kontakty je navržen tak, aby automaticky přerušoval proud v nízkonapěťové distribuční soustavě. Když dojde k přetížení nebo zkratu, vypne se a odpojí napájení.

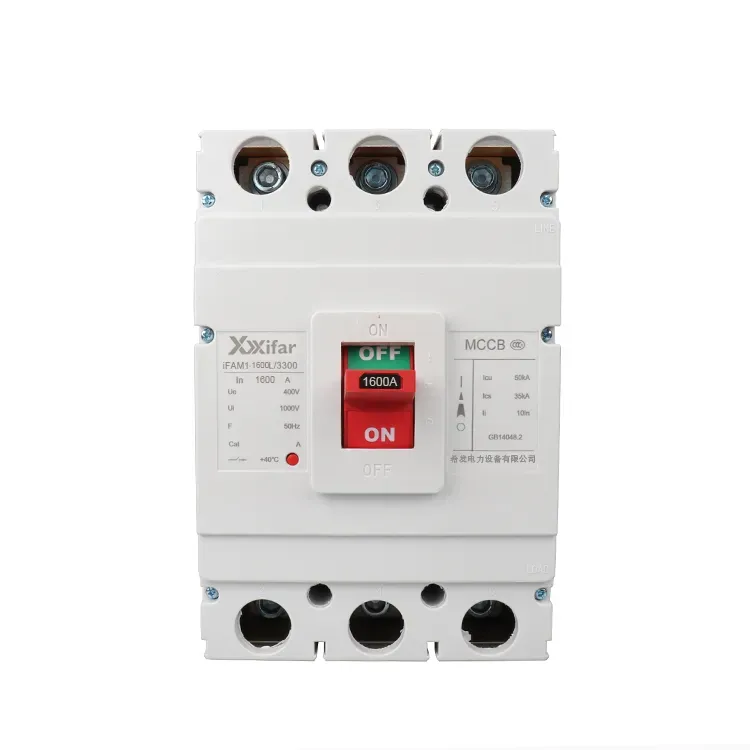

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Třípólový mccb 1600 A s pomocnými kontakty používá lisované izolační pouzdro k oddělení živých vodičů od uzemněných kovových částí. Uvnitř zařízení je ochrany dosaženo především tepelnými a magnetickými mechanismy. Při přetížení se bimetalový prvek v tepelné jednotce zahřívá a ohýbá, když proud překročí jmenovitý limit. Tento pohyb aktivuje vypínací mechanismus, který způsobí, že se rukojeť 1600 A 3pólového mccb s pomocnými kontakty přepne do polohy vypnuto a přeruší obvod. Při zkratech vytváří náhlý proudový ráz silné magnetické pole v cívce 1600 ampérového 3pólového mccb s pomocnými kontakty. Když elektromagnetická síla překoná sílu pružiny jádra, pohybující se jádro je vtaženo dovnitř, pohání vypínací tyč a okamžitě otevře jistič, čímž poskytuje ochranu proti zkratu.

V širším smyslu vzduchem izolované jističe zahrnují vzduchové jističe ACB, jističe MCCB s lisovaným pouzdrem a miniaturní jističe MCB. Jističe MCCB jsou obvykle vybaveny třemi svorkami pro třífázové napájení, jehož pracovní napětí je kolem 380 V, díky čemuž jsou vhodné pro průmyslové rozvodné systémy a ochranu motorů, jejichž pracovní proud je větší než poptávka v domácnostech, jako je 1600 ampér 3pólový mccb s pomocnými kontakty . Naproti tomu miniaturní jističe jsou obecně navrženy pro jednofázové napájení, jehož pracovní napětí je kolem 220 V a pracovní proud je relativně nižší než u 3pólového jističe MCCB s pomocnými kontakty. V koncových rozvodech budov se používají miniaturní jističe. Z tohoto důvodu nejsou standardní 1600 ampérové třípólové jističe MCCB zalévané do skříně určeny pro typické domácí použití.
