1250 Amp 3 pólový 600 V Mccb jistič

Pro dosažení rychlé dodávky vyrábí Wenzhou XiFa Electric Power Equipment Co., Ltd běžný model mccb jističů do úložiště, jako je 1250 amp 3pólový 600v mccb jistič. Obecně řečeno, Wenzhou XiFa Electric Power Equipment Co., Ltd mohla dodat 1250 amp 3pólové 600v mccb jističe do 7 dnů. Stále více se Wenzhou XiFa zaměřuje na výrobu a dodávání každého 3pólového a 4pólového mccb lisovaného jističe s rychlou dodací lhůtou a solidní kvalitou. Každý 1250 ampérový 3pólový 600v mccb jistič projde řadou továrních testů, aby bylo zajištěno bezproblémové používání.

Odeslat dotaz

Popis výrobku

Třípólový 600V mccb jistič 1250 A sestává hlavně ze tří základních částí, kterými jsou kontaktní systém, systém zhášení oblouku a spouštěcí jednotky. Tyto spouště poskytují různé ochranné funkce, včetně nadproudové ochrany, podnapěťové ochrany, tepelné ochrany a vypínání bočníkem. Třípólový 600V mccb jistič 1250 A se zapíná buď ručně, nebo motorizovaným řidičem. Jakmile jsou kontakty sepnuty, jsou drženy ve své poloze mechanismem bez vypínání. Když dojde k poruše, příslušná spouštěcí jednotka aktivuje mechanismus, uvolní západku a způsobí automatické vypnutí 3pólového 600V mccb jističe 1250 A, čímž je obvod chráněn.

1. Vypínací jednotka

Napěťová spoušť se používá pro dálkové ovládání. Umožňuje na dálku otevřít obvod pomocí 1250 A 3pólového 600V mccb jističe.

2. Nadproudová vypínací jednotka

Tato jednotka poskytuje ochranu proti zkratu a nadproudu. Když proud překročí přednastavenou hodnotu, elektromagnetická síla generovaná spouštěcí jednotkou uvolní západku. Pohyblivý kontakt se pak pod silou pružiny rychle oddělí a přeruší obvod.

3. Vypínací jednotka pod napětím

Tato jednotka poskytuje ochranu proti ztrátě napětí. Jeho cívka je přímo připojena ke zdroji napájení a za normálních podmínek zůstává pod napětím, což umožňuje, aby 1250 A 3pólový 600V mccb jistič zůstal sepnutý. Při ztrátě napájení nebo výrazném poklesu napětí magnetická síla slábne a je nižší než síla pružiny. Pružina pak pohání pohybující se jádro, uvolní západku a způsobí vypnutí 1250 A 3pólového 600V mccb jističe.

4. Tepelná spouštěcí jednotka

Když přes 1250 ampérový 3pólový 600v mccb jistič protéká proud při přetížení, bimetalový pásek uvnitř tepelné spouště se vlivem proudu zahřívá. Protože tyto dva kovy mají různé koeficienty roztažnosti, ohýbají se při zahřívání různými rychlostmi. Tato deformace tlačí vypínací mechanismus, což způsobí, že 1250 ampérový 3pólový jistič MCCB v lisovaném pouzdře rozpojí a přeruší obvod.

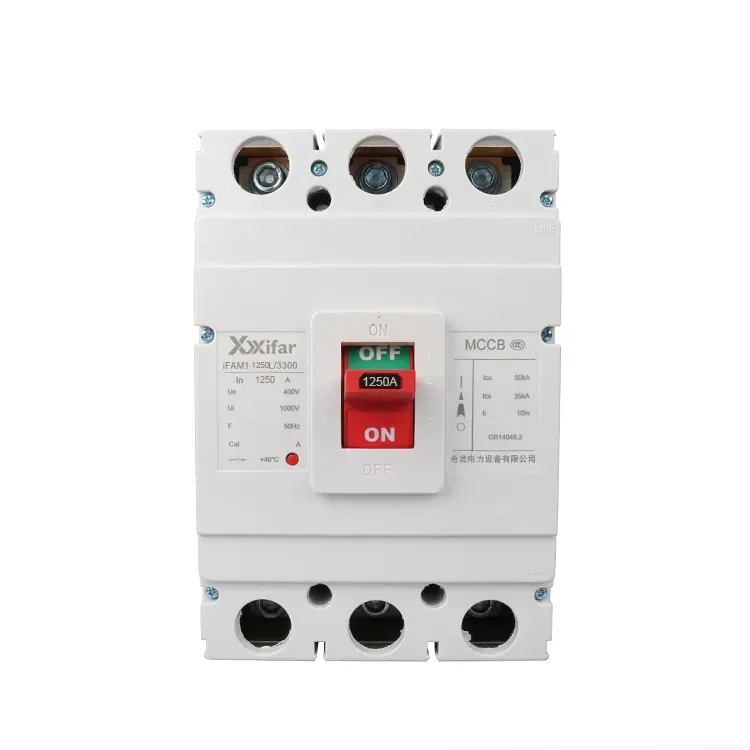

1250 Amp 3 Pole 600v Mccb Circuit Breaker

Parametr jističe 1250 amp 3pólový 600v mccb:

Jmenovitý proud snímků	1250
Počet Poláků	3 pól; 3P; 3 fáze
Jmenovitý pracovní proud	630A; 700A; 800A; 1000A
Frekvence	60 Hz/50 Hz
Maximální vypínací kapacita zkratu	50 kA nebo 70 kA
Servisní kapacita vypínání zkratu	35 kA nebo 50 kA
Jmenovité pracovní napětí	660 V; 690 V
Jmenovité izolační napětí	1000 V
Mechanická životnost	10 000 krát
Elektrická životnost	2000krát
Oblouková vzdálenost	≤100 mm

Size

Režim produktu	Pól	Dimenze
Režim produktu	Pól	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
