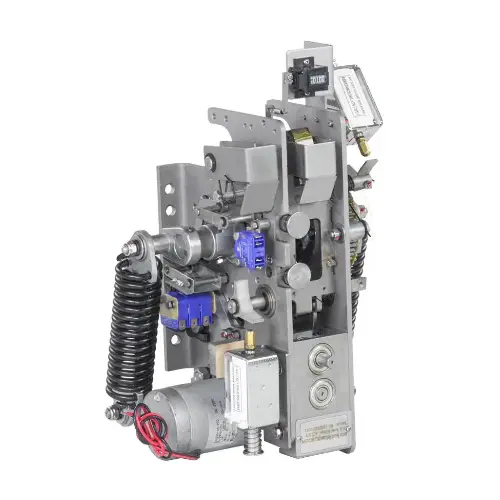

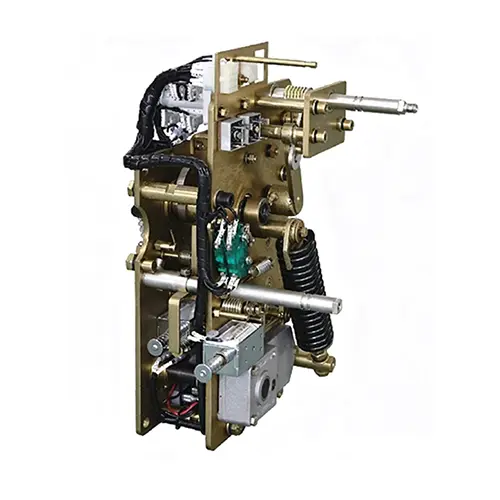

Provozní mechanismus nabíjení pružiny vakuového jističe

Princip fungování

Základní princip mechanismu ovládání pružinového nabíjení vakuového vypínače spočívá v akumulaci, zadržení a uvolnění pružinové energie pro rychlé a spolehlivé spínání.

Akumulace energie: Motor stlačuje/natahuje zavírací pružinu pomocí ozubených kol a vaček, přeměňuje elektřinu na elastický potenciál; koncové spínače zastaví motor, jakmile je plně nabitý.

Uchování energie: Západky/ráčny zablokují pružinu v pohotovostním režimu, připravenou k aktivaci.

Uvolnění energie: Na příkaz se zámek uvolní a energie pružiny pohání kontakty k sepnutí (připojení obvodu) nebo otevření (zhasnutí oblouku a přerušení napájení).

Výhoda:

1. Rychlý a spolehlivý: Motorem poháněné úložiště energie se dokončí za < 10 s, s okamžitým uvolněním energie, které zajišťuje přesné a rychlé spínání (doba otevření < 30 ms).

2.Duální provoz: Podporuje elektrické i manuální ukládání/spouštění energie, což zaručuje provoz i při výpadku proudu.

3. Dlouhá životnost: Robustní mechanická konstrukce umožňuje až 10 000+ operací se stabilním výkonem při zkratových silách.

4.Safe & Stable: Uzamykací mechanismy zabraňují náhodnému uvolnění, zatímco koordinované mechanicko-elektrické ovládání zajišťuje nulové chybné ovládání.

5. Nízká údržba: Modulární konstrukce zjednodušuje výměnu dílů, snižuje prostoje a provozní náklady.

Instalace

● Před instalací zkontrolujte vzhled a díly, zda nejsou poškozeny, a potvrďte, že model a parametry jsou konzistentní.

● Nainstalujte mechanismus pevně na tělo jističe podle montážního výkresu, zajistěte soustřednost a těsné spojení.

● Nastavte ojnici, zdvih a koncovou polohu správně, aby byla zaručena stabilní a flexibilní akce.

● Zapojte správně řídicí obvod a postupně otestujte funkce ručního ukládání energie, ukládání elektrické energie, zavírání a otevírání.

Běžná údržba

● Pravidelně kontrolujte upevňovací prvky, abyste zabránili uvolnění, a udržujte mechanismus čistý a suchý.

● Rotující a třecí části promazávejte v pravidelných intervalech, abyste zajistili hladký provoz.

● Zkontrolujte stav pružin, cívek, pomocných spínačů a kabeláže, zda nejsou abnormálně zahřáté nebo poškozené.

● Pravidelně testujte výkon akce, abyste zajistili spolehlivé otevírání a zavírání.

● Opotřebované díly včas vyměňte a veďte kompletní záznamy o údržbě.

Poprodejní servis

● Je poskytováno bezplatné online školení / školení na místě, které zahrnuje aspekty, jako je instalace a uvedení do provozu, každodenní údržba a diagnostika poruch, což pomáhá zákaznickému týmu provozu a údržby rychle získat provozní dovednosti.

● Do 12 měsíců od data převzetí a kvalifikace zařízení na místě. Během záruční doby budou základní součásti, které nejsou poškozeny lidským faktorem (jako je motor akumulace energie, uzavírací a otevírací cívka, pružina, pomocný spínač atd.), poskytnuty k výměně a opravě.

Balení produktů a doprava:
