Přerušovač vakuových lahví 11kv 25ka Vcb

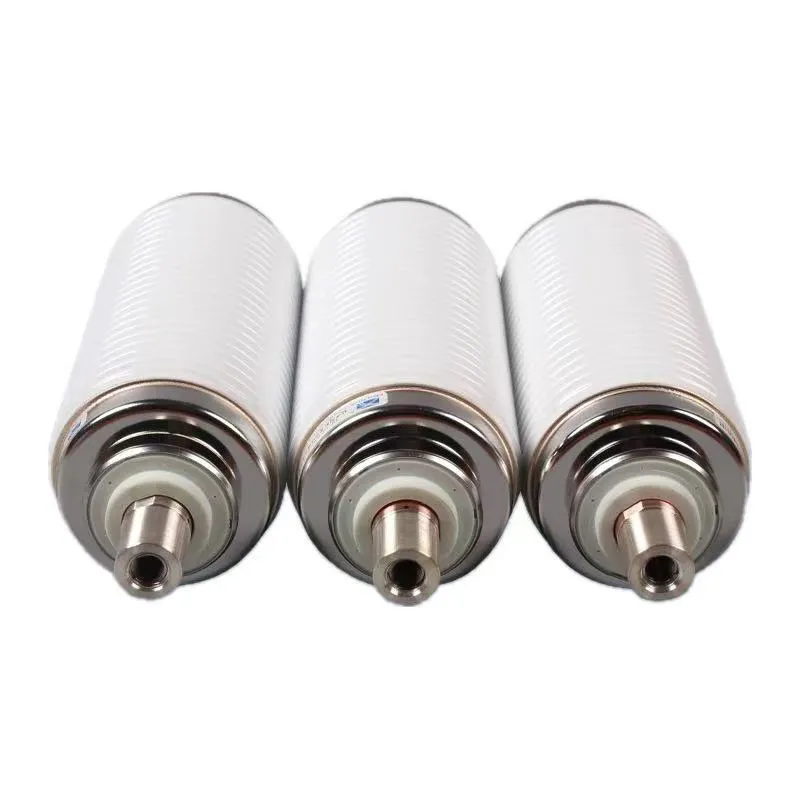

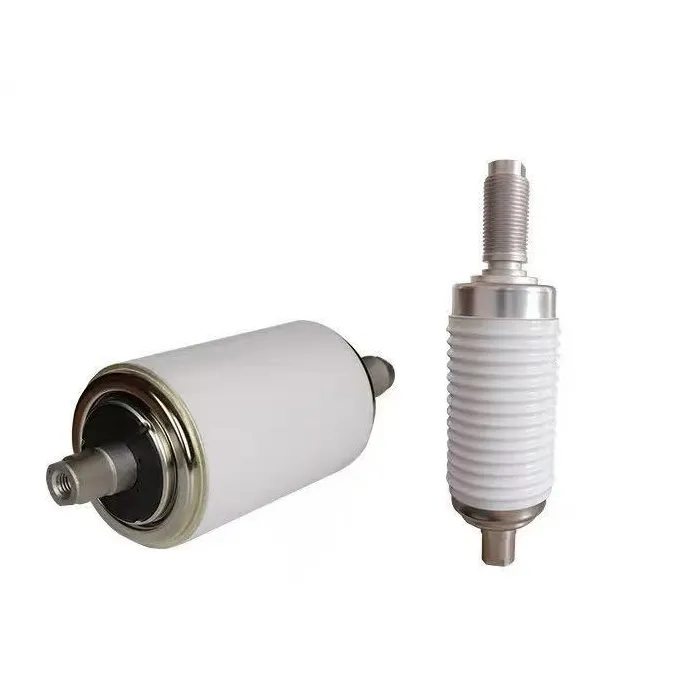

Přerušovač vakuové láhve 11kv 25ka vcb je základní složkou zhášející oblouk středonapěťových vakuových vypínačů, široce používaných v distribučních systémech 11 kV. Využívá plně utěsněný keramický plášť s kontakty ze slitiny CuCr50 a vysokovakuovým (≤5×10⁻⁴Pa) zhášecím médiem oblouku, vyznačuje se kompaktní konstrukcí, nízkou hmotností a vynikajícím izolačním výkonem. Jmenovitý zkratový vypínací proud je 25 kA, jmenovitý proud se pohybuje od 630 A do 2 000 A a mechanická životnost je více než 10 000 operací, splňují normy IEC 62271-100, vhodné pro vnitřní rozvaděče v průmyslových a distribučních scénářích.

Princip činnosti přerušovače vakuových lahví 11kv 25ka vcb je založen na zhášení vakuového oblouku: při zavírání je pohyblivý kontakt poháněn ovládacím mechanismem, aby se dotkl statického kontaktu a vytvořil proudovou dráhu. Při otevření se kontakty oddělí a vytvoří oblouk, který se rychle ochladí a uhasí díky nízké hustotě částic ve vakuu s okamžitou obnovou dielektrické pevnosti. Během provozu stínící systém absorbuje energii oblouku, aby se zabránilo usazování kovových par, zatímco vlnovec z nerezové oceli zajišťuje vzduchotěsnost při pohybu kontaktu a zajišťuje stabilní a spolehlivý provoz energetického systému.

výhody:

Silná vypínací kapacita: Spolehlivě přeruší zkratový proud 25 kA, splňující normy IEC 62271-100.

Rychlý a stabilní: Oblouk zhasne během milisekund; žádné opětovné zapálení; rychlost obnovy dielektrika je bezkonkurenční.

Dlouhá životnost a nízká údržba: Kontakty CuCr mají nízké opotřebení; mechanická životnost ≥10 000 operací; téměř bezúdržbový.

Bezpečné a šetrné k životnímu prostředí: Žádná ropa/plyn; žádné nebezpečí výbuchu/požáru; oblouk není vystaven; nízká hlučnost a nulové znečištění.

Kompaktní a spolehlivý: Malá velikost, nízká hmotnost, vysoká přizpůsobivost vnitřnímu rozvaděči; stabilní výkon v náročných podmínkách.

FAQ

Otázka: Jak nainstalovat a udržovat přerušovač vakuových lahví 11kv 25ka vcb?

Odpověď: Nejprve nainstalujte vertikálně do VCB a zajistěte soustřednost s ovládacím mechanismem.

Za druhé, vyhněte se mechanickým nárazům a během instalace udržujte čisté/suché.

Konečně není nutná žádná vnitřní údržba; vyměňte, když opotřebení kontaktů překročí limit (≤3 mm).

Pravidelně kontrolujte izolaci a těsnost; dodržujte zkušební cykly výrobce.

Otázka: Je kompatibilní s 12kV napájecími systémy?

Odpověď: Ano, je plně kompatibilní. Jmenovité napětí je 11 kV, které je navrženo tak, aby odpovídalo distribučnímu systému 12 kV a vyhovovalo skutečným aplikačním potřebám většiny scénářů středního napětí.

Otázka: Jaký kontaktní materiál se používá a jaké jsou jeho výhody?

Odpověď: Přijímá kontakty ze slitiny CuCr50, které mají výhody nízkého opotřebení, silné obloukové odolnosti a dlouhé životnosti, což zajišťuje stabilní vypínací výkon i při zkratovém proudu 25 kA

Balení produktů a doprava:
