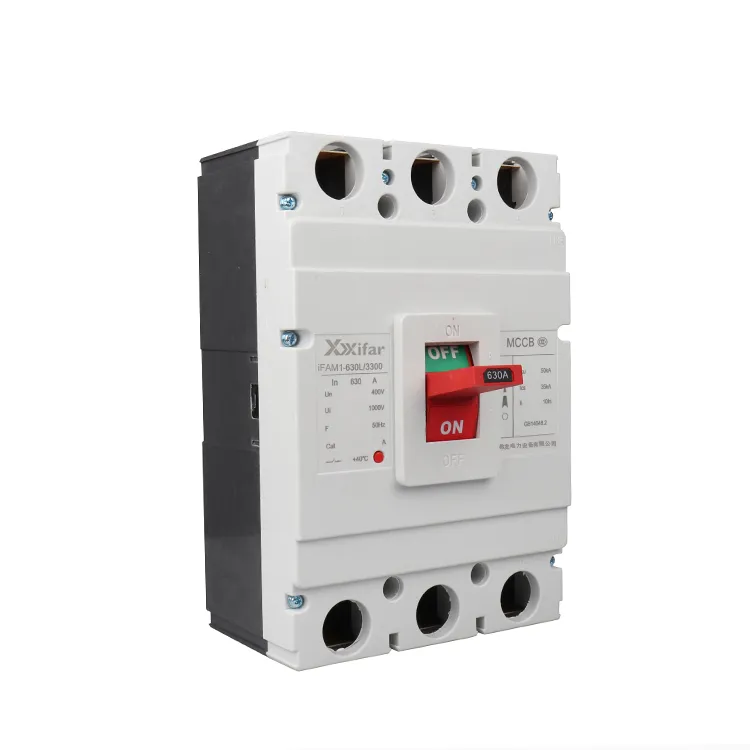

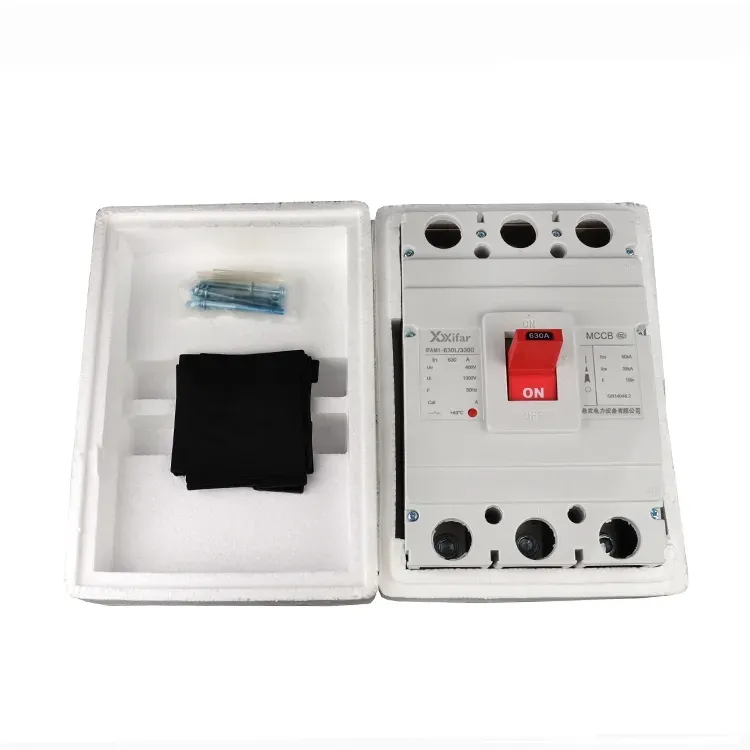

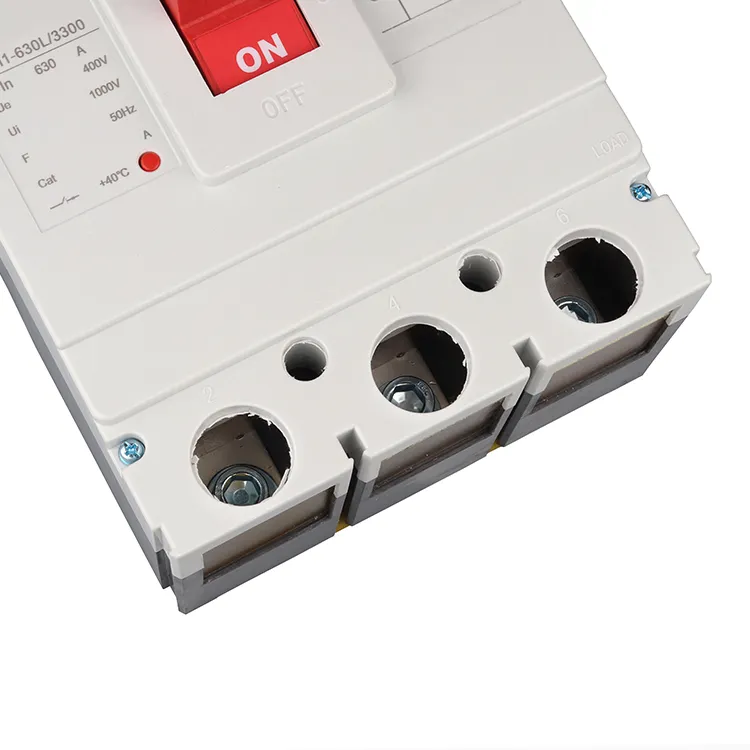

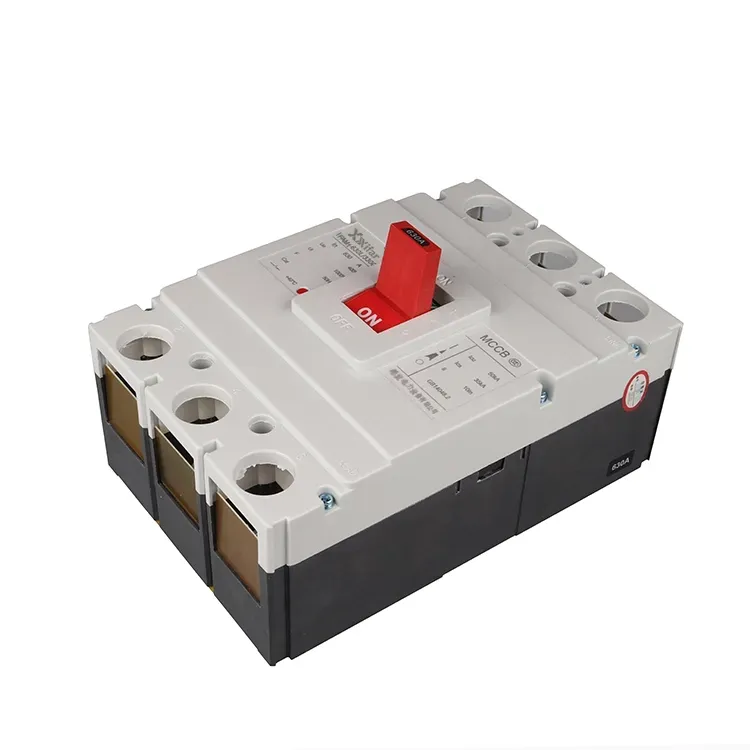

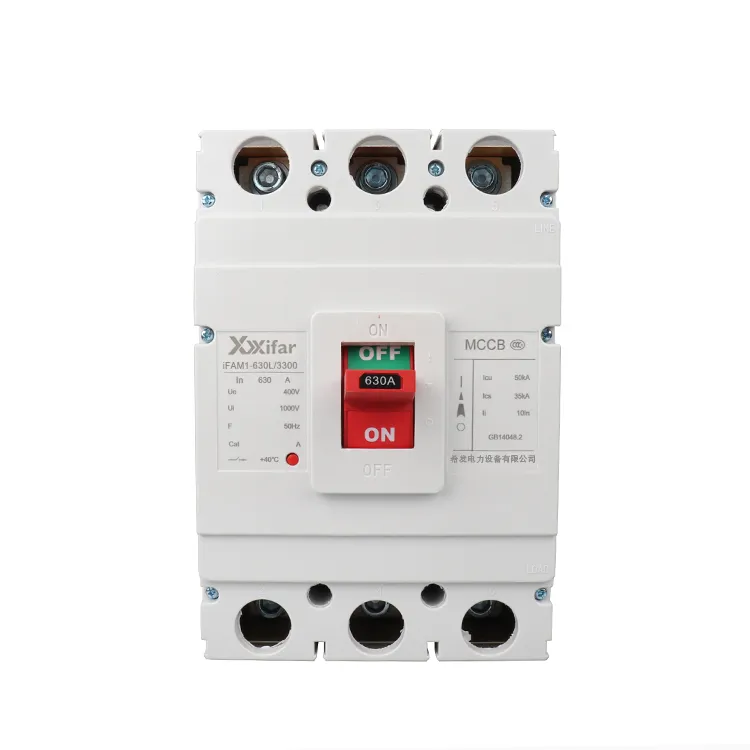

630a 3p tepelný magnetický tvarovaný pouzdrový jistič

Tepelně magnetický lisovaný pouzdrový jistič 630a 3p je základní a důležité ochranné zařízení používané v nízkonapěťových distribučních systémech. Přijímá plně uzavřené izolační pouzdro, jehož MCCB integruje základní komponenty včetně kontaktního systému, zhášecí jednotky a vypínacího mechanismu do kompaktní konstrukce.

Vzhledem k tomu, že je tepelně magnetický jistič A 630a 3p navržen jako uzavřená jednotka, není obecně určen k demontáži nebo opravě. Široce se používá v průmyslových a komerčních instalacích, aby poskytoval ochranu v obvodech střední a malé kapacity, které obvykle slouží jako ochranná zařízení pro odbočky nebo konce vedení.

V rámci kategorie jističů jsou jističe umístěny mezi vzduchovými jističi, které se obvykle používají jako hlavní přívody v distribučních systémech, a miniaturními jističi, které se běžně používají v obytných a lehkých aplikacích

Typické případy použití tepelně magnetických jističů 630a 3p zahrnují ochranné obvody motoru, rozvodné desky a napájecí vedení pro středně velká zařízení.

Parametr jističe 630a 3p s tepelným magnetickým tvarovaným pouzdrem:

630a 3p tepelný magnetický lisovaný pouzdrový jistič Funkční charakteristiky

1. Ochrana proti přetížení:

U jističe 630a 3p s tepelným magnetickým tvarovaným pouzdrem se ochrana proti přetížení také nazývá dlouhodobá ochrana. Ochrana proti přetížení je založena na tepelné deformaci bimetalového pásu. Doba vypnutí se řídí inverzní časovou charakteristikou: vyšší proud má za následek rychlejší vypnutí. To chrání vodiče a zařízení před přehřátím v podmínkách trvalého přetížení.

2. Ochrana zkratu

Obecně řečeno, ochrana proti zkratu je implementována pomocí okamžité ochrany v 630a 3p termickém magnetickém jističi. Magnetická vypínací jednotka poskytuje okamžitou ochranu. Když proud dosáhne přibližně 8 až 12násobku jmenovité hodnoty, tepelný magnetický jistič se vypne během poloviny cyklu napájecí frekvence, což je přibližně 10 ms. Tím je zajištěno, že k přerušení dojde dříve, než zkratový proud dosáhne vrcholu.

3. Podpěťová ochrana

S nainstalovanou podpěťovou spouští dojde k vypnutí, pokud napětí klesne pod 70 % jmenovité hodnoty na více než 1 sekundu. K okamžitému vypnutí dojde, pokud napětí klesne pod 35 % jmenovité hodnoty. Tato funkce pomáhá předcházet poškození motorů způsobené provozem na nízké napětí.

4. Ochrana proti zemnímu úniku

630a 3p termické magnetické jističe s integrovanými elektronickými ochrannými moduly dokážou detekovat zbytkový proud prostřednictvím proudového transformátoru s nulovou složkou.  K vypnutí dojde, pokud svodový modul detekuje více než 30 mA pro ochranu osob a 300 mA pro ochranu proti požáru. Doba vypnutí je obecně do 0,1 sekundy.
