2500 KVA 11 až 0,4 KV Transformátor suchého typu

Ve společnosti Wenzhou Xifa Electrical Equipment Co., Ltd. vyrábíme vysoce výkonná energetická řešení pro průmyslové a komerční aplikace. Náš suchý transformátor 2500 kVA 11 až 0,4 kV je navržen tak, aby snížil přenos vysokého napětí (11 kV) na bezpečný, použitelný nízkonapěťový 0,4 kV výkon s výjimečnou účinností a spolehlivostí. Ať už potřebujete cenově výhodné hliníkové vinutí nebo měděné vinutí s vysokou vodivostí, přizpůsobíme každý transformátor tak, aby vyhovoval vašim specifickým ztrátovým požadavkům a provozním podmínkám.
Díky našim kvalifikovaným a optimalizovaným výrobním procesům dokážeme zkrátit dodací lhůtu na pouhé 2 nebo 3 týdny. Pro balení používáme profesionální exportní dřevěnou krabici. Obchodní podmínky, které přijímáme, zahrnují FOB, CIF, CFR, EXW a další

Odeslat dotaz

Popis výrobku

Suchý transformátor 2500 kVA 11 až 0,4 kV sestává hlavně z následujících součástí: jádro transformátoru, vinutí transformátoru, izolace transformátoru, transformátorové vodiče, chladicí zařízení transformátoru a zařízení pro měření teploty.

Cívky

Cívky suchého transformátoru 2500 kVA 11 až 0,4 kV jsou navinuty na vysoce přesných navíjecích strojích. Nízkonapěťové vinutí využívá konstrukci vinutí z fólie. Pro transformátory s větší kapacitou jsou vyhrazeny ventilační kanály. Po navinutí se provádí vakuové sušení. Proces odlévání a tuhnutí je přísně prováděn v souladu s procesními standardy, což zajišťuje, že uvnitř cívek nejsou žádné bubliny nebo dutiny, což umožňuje transformátoru dosáhnout optimálního provozu.

Jádro

Jádro této řady suchých transformátorů 2500 kVA 11 až 0,4 kV je vyrobeno z vysoce kvalitních, za studena válcovaných křemíkových ocelových plechů s vysokou permeabilitou zrnitostí. Byly použity pokročilé řezací linky z křemíkového ocelového plechu a technika stohování s plně pokosem 45°. Ramena jádra jsou svázána jednosměrnou páskou ze skelných vláken třídy F a pro upevnění je použita nová struktura tažných desek bez proražení otvorů na třmenu jádra. Povrch jádra je potažen epoxidovou pryskyřicí, která snižuje vliv svodového toku, účinně optimalizuje rozložení magnetického obvodu a snižuje hlučnost jádra, ztráty bez zátěže a proud naprázdno. Tím se výrazně zlepšuje kvalita vzhledu distribučního transformátoru.

Vysokonapěťové vinutí

Vysokonapěťové vinutí suchého transformátoru 2500 kVA 11 až 0,4 kV využívá segmentovanou strukturu vrstev, která výrazně snižuje napětí mezi vrstvami vinutí. Je tvořena vakuově litou epoxidovou pryskyřicí s výplní, která snižuje úroveň vnitřního částečného vybití vinutí a zlepšuje elektrický výkon cívky. Izolace mezi vrstvami vinutí používá tkaninu předimpregnovanou epoxidovou pryskyřicí DMD, která zvyšuje odolnost proti napětí. Povrch vinutí je vyplněn síťovinou ze skleněných vláken, která zlepšuje rázovou houževnatost cívky a zlepšuje zkratovou odolnost distribučního transformátoru. Cívka nikdy nevyschne ani nepraská.

Nízkonapěťové vinutí:

Nízkonapěťové vinutí má fóliovou konstrukci. Radiální chladicí kanály jsou v cívce použity pro zvýšení schopnosti odvodu tepla. Izolace mezi vrstvami nízkonapěťového vinutí suchého transformátoru 2500 kVA 11 až 0,4 kV používá předimpregnovanou tkaninu z DMD epoxidové pryskyřice. Konce jsou utěsněny a zality epoxidovou pryskyřicí, což vede k integrálnímu vytvrzenému tvarování.

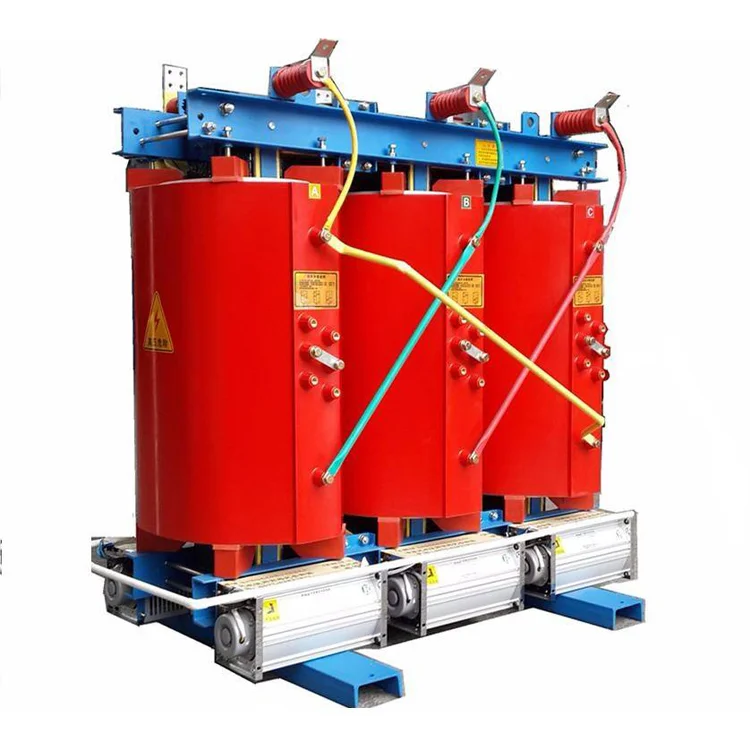

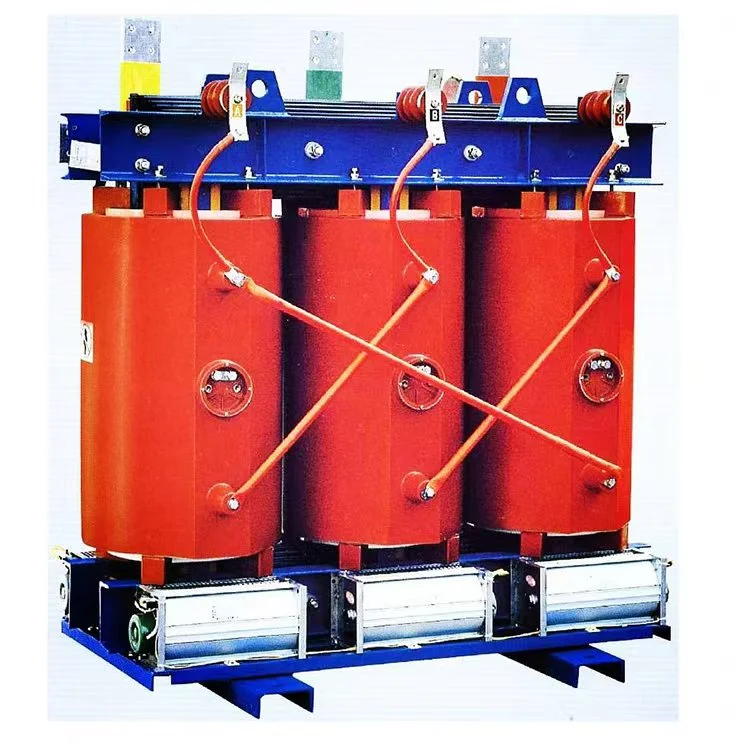

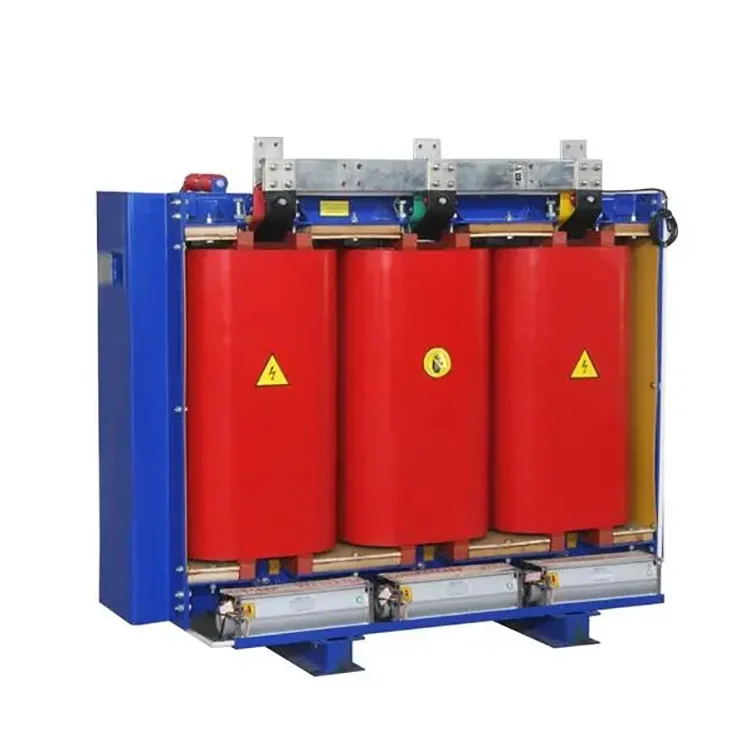

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Parametry produktu:

Jméno	2500 kVA 11 až 0,4 kV transformátor suchého typu
Jmenovitá kapacita	2500 kva
Primární napětí	11KV
Sekundární napětí	0,4/0,415 kV
Izolační materiál	Litá pryskyřice
Vektorová skupina	Dyn11 Yyn0
Ztráta naprázdno (P0)	Na základě požadavku zákazníka
Ztráta zatížení (Pk) @ 120 °C	Na základě požadavku zákazníka
Impedanční napětí (Uk)	6 %
Třída izolace	TŘÍDA F nebo H
Způsob chlazení	ONAF ONAF
