Rozvod 100 Kva Transformátory pólové 13,8 Kv

Společnost Wenzhou Xifa Electric Power Equipment Co., Ltd., založená v roce 2006, s 20 lety technické akumulace, se stala přední výrobní základnou transformátorů. Koncept štíhlé výroby implementujeme do každého výrobního procesu, abychom zajistili, že produkty budou splňovat potřeby každého zákazníka. Roční objem výroby naší továrny je až 5 000 kusů. Máme schopnost zpracovávat suroviny a náklady na 100 kva distribuční 13,8 kv pólové transformátory lze optimalizovat. Proto máme více výhod z hlediska ceny.

Odeslat dotaz

Popis výrobku

Tento 100 kva distribuční 13,8 kv pólový transformátor má jmenovitý výkon 100 kVA. Napětí na primární straně je 13800V (v zapojení do trojúhelníku) a napětí na sekundární straně může být 120/240V, 240/480V nebo jiné přizpůsobené napětí. Tento transformátor lze připojit k třífázovému systému elektrické sítě, aby poskytoval nízkonapěťovou energii do distribuční soustavy.

Pomocí vysokonapěťových porcelánových průchodek má primární strana 100 kva distribučního 13,8 kv pólového transformátoru dvojité průchodky a sekundární strana má tři průchodky. Nadzemní distribuční transformátor využívá měděná vinutí a orientovaná jádra z křemíkové oceli, sestávající z jedné cívky a dvou prstenců železného jádra. Pocínované svorky na primární a sekundární straně lze připojit k měděným nebo hliníkovým vodičům.

Jako profesionální distribuční transformátor, 100 Kva Distribution 13,8 Kv Pole Transformers využívá energeticky úspornou konstrukci jádra cívky, která nejen zajišťuje stabilitu provozu, ale také účinně snižuje spotřebu energie. Tento pólový distribuční transformátor, vyrobený pokročilou technologií, zajišťuje dlouhodobou spolehlivost a dlouhou životnost.

Každé zařízení prošlo přísnými komplexními akceptačními testy a již více než 10 let udržujeme rekord nulové poruchovosti. Distribuční 13,8 kv pólový transformátor 100 kva mezitím vyhovuje IEC, ANSI a dalším významným mezinárodním normám, což zajišťuje kompatibilitu s globálními systémy elektrické sítě.

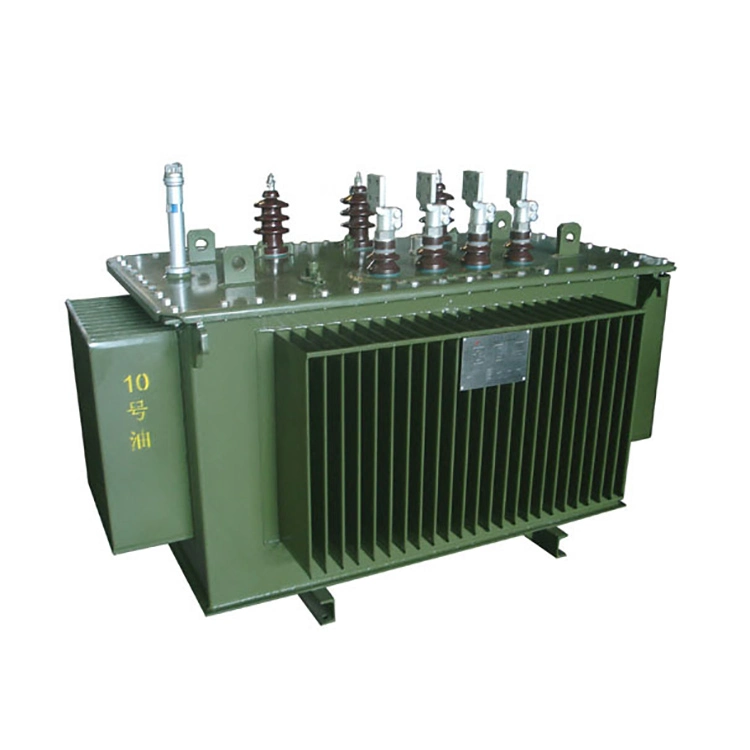

100 Kva Distribution 13 8 Kv Pole Transformers

Technické parametry:

Název produktu:	100 kva rozvod 13,8 kv pólový transformátor
Frekvence:	50/60 Hz
Napětí na primární straně:	13,8 kV
Napětí sekundární strany:	120/240 V, 240/480 V, 380 V/400 V
Ztráta jádra:	≈210 W až 290 W
Ztráta vinutí:	≈850 W až 980 W
Žádný proud zátěže:	1,6 % až 1,8 %
Zkratová impedance:	2 % – 4 %
Materiál navíjení:	Měď nebo hliník

Otázka: Jak by měly být pro 100 kva distribuční 13,8 kv pólový transformátor při výběru modelu a provádění instalace určeny konkrétní konfigurace pojistek, bleskojistek a zemní ochrany, aby splňovaly požadavky na spolehlivost venkovských nebo vzdálených energetických sítí?

1. Pojistka se volí na základě 2 až 2,5 násobku jmenovitého proudu 100 kva distribučního 13,8 kv pólového transformátoru na straně vysokého napětí (přibližně 7,25 A). Doporučuje se použít výpadkovou pojistku 15 až 20 A, aby se spolehlivě zamezilo budicímu nárazovému proudu během zavírání (obvykle 8 až 12násobek jmenovitého proudu, trvající do 0,1 sekundy), a zároveň se zajistilo, že se transformátor může rychle roztavit a izolovat v případě zkratu nebo přetížení uvnitř transformátoru.

2. Bleskojistka je zvolena jako bezmezorový typ zinku (MOV) se jmenovitým napětím 15 kV nebo 18 kV, instalovaná na straně vysokého napětí mezi pojistkou a 100 kva distribuční 13,8 kv pólovou transformátorovou průchodku.

3.Jeho zemnící svorka je přímo připojena k zemnící svorce skříně transformátoru, aby absorbovala údery blesku nebo provozní přepětí a omezila zbytkové napětí. Zemnící ochrana vyžaduje, aby byl nulový bod 100 kva distribučního 13,8 kv pólového transformátoru přímo uzemněn (v závislosti na typu uzemnění systému, např. TN C nebo TN S) a zemnící svorky pouzdra a bleskojistky sdílejí jednu zemnící elektrodu. Odpor uzemnění napájecí frekvence by neměl překročit 10 Ω ve venkovských energetických sítích nebo 4 Ω v městských a vysoce spolehlivých oblastech, čímž se dosáhne bezpečného vybití poruchového proudu a ochrany personálu a zařízení.

Koordinovaná konfigurace těchto tří prvků může splňovat požadavky na nadproudovou, přepěťovou a zemní ochranu transformátoru montovaného na sloup.
