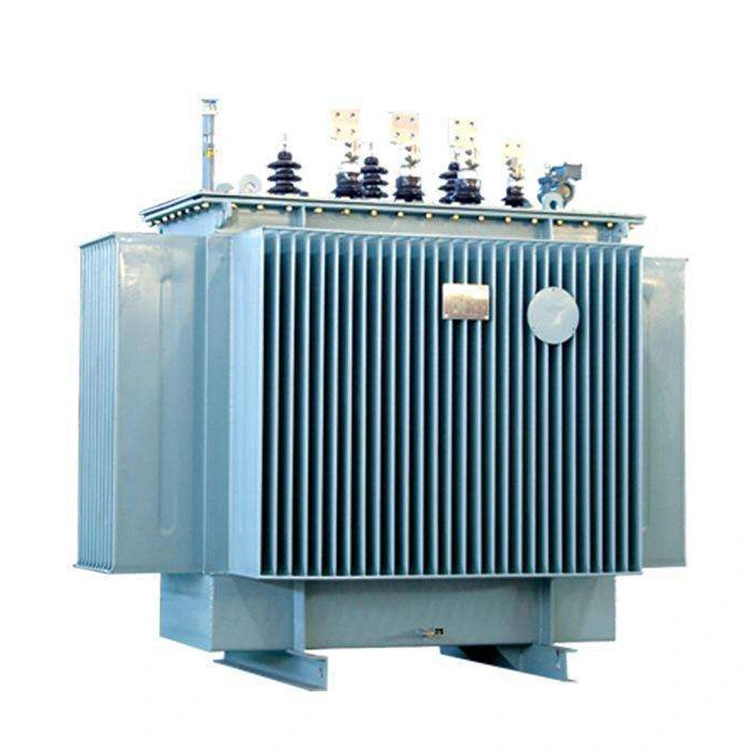

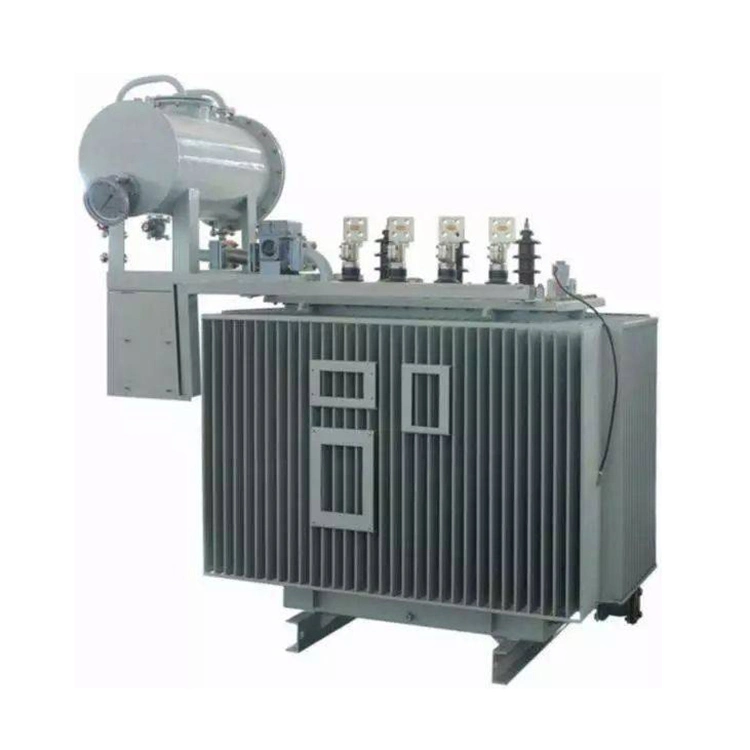

Výkonový transformátor 800kva 10kv Step Up olejem plněný

Výkonové transformátory 800kva 10kv s olejem plněné olejem se široce používají v elektrických systémech pro transformaci napětí a distribuci energie. Využitím principu elektromagnetické indukce zvyšují nebo snižují úrovně napětí, aby vyhověly požadavkům různých energetických sítí a koncových uživatelů. Vzhledem k jejich spolehlivé izolaci a chladicímu výkonu jsou 800kva 10kv stupňové olejové napájecí transformátory běžně instalovány v rozvodnách, průmyslových zařízeních, komerčních budovách a zemědělských energetických systémech.

1. Princip činnosti a hlavní součásti

Primárními součástmi 800kva 10kv olejem plněného výkonového transformátoru jsou magnetické jádro, vinutí, izolační olej a sestava nádrže.

Jádro je obecně vyrobeno z vysoce kvalitních laminací z křemíkové oceli s orientovaným zrnem nebo vinutých struktur jádra, aby se minimalizovala hystereze a ztráty vířivými proudy. Vinutí, která mohou být vyrobena z měděných nebo hliníkových vodičů v závislosti na požadavcích na konstrukci, se skládají z vysokonapěťových a nízkonapěťových cívek uspořádaných tak, aby bylo dosaženo požadovaného transformačního poměru.

Nádrž transformátoru je naplněna izolačním minerálním olejem, který plní dvě základní funkce. Za prvé, zajišťuje elektrickou izolaci mezi částmi pod napětím a uzemněnými součástmi. Za druhé, působí jako chladicí médium tím, že odvádí teplo z vinutí a jádra prostřednictvím přirozené cirkulace oleje. Ve standardních chladicích systémech ONAN se teplo přenáší z oleje na stěny nádrže a poté se rozptýlí do okolního vzduchu.

Kryt je navržen tak, aby poskytoval ochranu proti náhodnému kontaktu s živými částmi a vniknutí cizích předmětů, což zajišťuje bezpečný a spolehlivý provoz za normálních provozních podmínek.

2. Výkonové charakteristiky a typické aplikace

Výkonové transformátory 800kva 10kv s olejem plněné olejem jsou dostupné v široké škále jmenovitých hodnot, od malých distribučních jednotek až po velké výkonové transformátory používané v přenosových sítích. Jmenovité hodnoty běžných distribučních transformátorů se pohybují od 100 kVA do 2500 kVA, s typickými kombinacemi napětí, jako je 10 kV/0,4 kV, 11 kV/0,415 kV.

Mezi klíčové elektrické parametry obecně patří: jmenovitá výkonová kapacita, jmenovité primární a sekundární napětí, impedanční napětí, žádná ztráta zátěže, ztráta zátěže, frekvence.

Výkonové transformátory 800kva 10kv plněné olejem jsou navrženy tak, aby spolehlivě fungovaly při okolních teplotách v rozmezí přibližně -25 °C až +40 °C, aby byly vhodné pro různé klimatické podmínky. Jejich třífázová konfigurace je široce používána v průmyslových a veřejných napájecích systémech, zatímco soulad s platnými normami elektromagnetické kompatibility pomáhá minimalizovat rušení okolních zařízení.

3. Výhody a bezpečnostní prvky

Jednou z hlavních výhod 800kva 10kv olejových výkonových transformátorů plněných olejem je jejich vynikající izolační a chladicí schopnost. Transformátorový olej má mnohem vyšší dielektrickou pevnost než vzduch, což umožňuje kompaktní design při zachování dostatečné elektrické vůle. Olej zároveň účinně absorbuje a přenáší teplo vznikající během provozu, což přispívá k vyšší účinnosti a delší životnosti.

Olej také poskytuje ochrannou bariéru proti vlhkosti, což snižuje riziko zhoršení izolace ve vlhkém prostředí. Díky němu jsou 800kva 10kv olejové transformátory plněné olejem zvláště vhodné pro venkovní instalace a místa vystavená různým povětrnostním podmínkám.

Pro zvýšení provozní bezpečnosti jsou výkonové transformátory plněné olejem 800kva 10kv vybaveny ochrannými zařízeními, jako jsou přetlakové ventily. V případě vnitřní poruchy, která způsobí nadměrné nahromadění tlaku uvnitř nádrže, ventil automaticky uvolní tlak, aby se zabránilo mechanickému poškození. V závislosti na jmenovitém výkonu transformátoru a aplikaci mohou další ochranné systémy zahrnovat indikátory hladiny oleje, zařízení pro sledování teploty, Buchholzova relé a systémy detekce plynu.

Společnost Wenzhou XiFa Electrical Power Equipment Co., Ltd. může také přizpůsobit konfiguraci jádra, materiály vinutí a mechanická uspořádání tak, aby vyhovovala konkrétním instalačním omezením nebo provozním požadavkům.

Technická specifikace:
