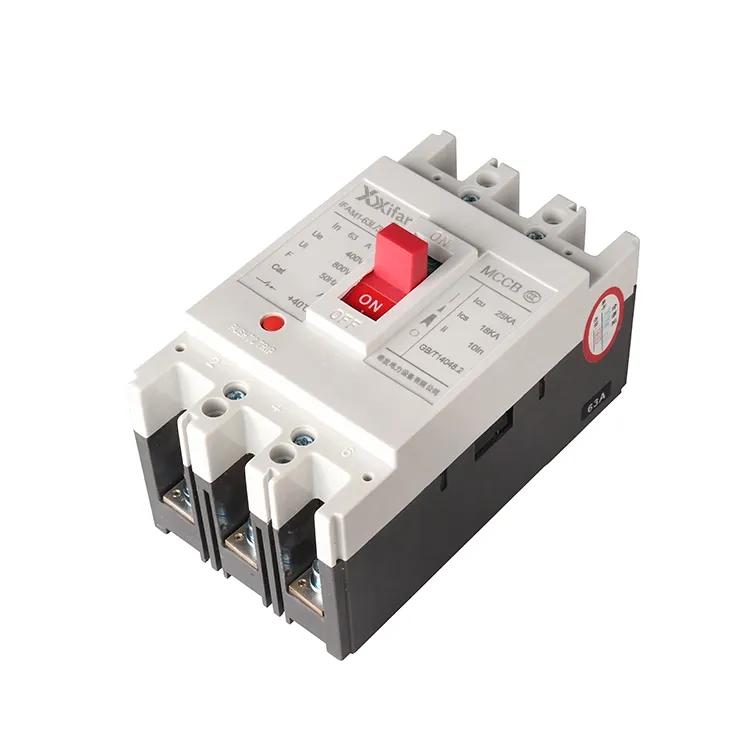

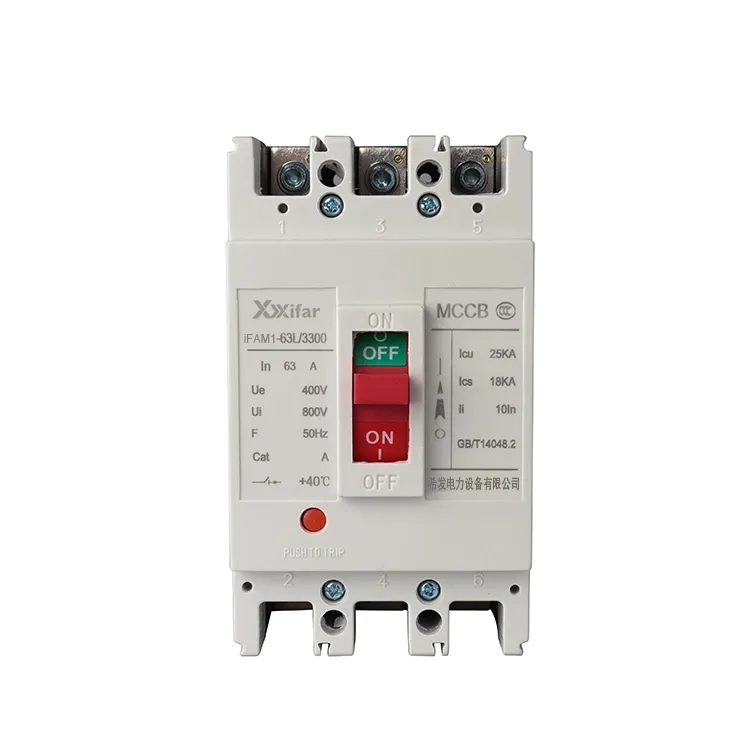

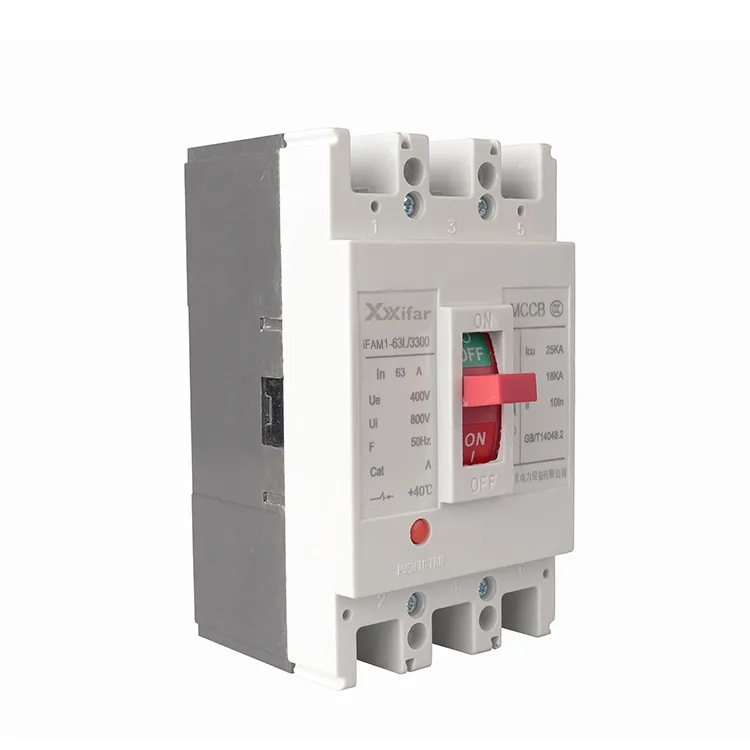

63a 3p jistič v lisovaném pouzdru

Provozní principy jističů 63a 3p

(1) Snímání a přerušení proudu

Uvnitř jističe 63a 3p v lisovaném pouzdru monitoruje snímací prvek proud protékající obvodem. Když proud stoupne nad přednastavenou úroveň, generuje magnetickou sílu, která aktivuje vypínací mechanismus. Způsobuje rychlé otevření kontaktů a přerušení obvodu na principu elektromagnetického působení.

(2) Tepelná ochrana

Při přetížení se tepelný článek jističe 63a 3p zahřívá. Bimetalový pás se ohýbá, když se teplota zvyšuje, což zase uvolňuje vypínací mechanismus a odpojuje hlavní obvod. To zabraňuje přehřátí a snižuje riziko požáru způsobeného dlouhodobým nadproudem.

(3) Podpětí a bočník

Když napájecí napětí klesne pod určitou úroveň, kotva v podnapěťové spoušti odpadne, spustí se vypínací mechanismus a otevře se obvod. Kromě toho, když je vypínací zařízení pod napětím, jeho kotva se zatáhne a také aktivuje stejný vypínací mechanismus, čímž se odpojí hlavní obvod.

Hlavní funkce jističů 63a 3p

(1) Ochrana proti zkratu

V případě zkratu proud prudce stoupne na velmi vysokou hodnotu. Jistič 63a 3p v lisovaném pouzdře reaguje téměř okamžitě, což otevře obvod, aby chránilo zařízení před silným elektrickým namáháním.

(2) Ochrana proti přetížení

Pokud zatěžovací proud po určitou dobu překročí jmenovitou hodnotu, jistič 63a 3p se automaticky vypne. Pomáhá předcházet přehřátí a poškození kabeláže a připojeného zařízení.

(3) Automatické odpojení

Kdykoli dojde k poruše, jistič 63a 3p může přerušit napájení bez ručního zásahu. Navíc tato funkce hraje důležitou roli při ochraně zařízení i personálu v elektrickém systému.

63a 3p jistič v lisované skříni Parametr:

Rozdíl mezi jističem 63a 3p a miniaturními jističi

1. Zkratová vypínací schopnost:

Existuje jasný rozdíl ve schopnosti přerušení poruchy. Lisované jističe 63a 3p typicky nabízejí maximální vypínací kapacitu asi 36 kA až 120 kA při 400 V, zatímco miniaturní jističe 63a 3p jsou obvykle dimenzovány v rozsahu 6 kA až 10 kA.

2. Nastavitelnost ochranných charakteristik:

S MCCB 63a 3p lze nezávisle nastavit ochranu proti přetížení a zkratu a hodnoty vypnutí lze upravit ručně. Elektronické vypínací jednotky mohou dokonce poskytovat vícestupňovou ochranu. Naproti tomu MCB 63a 3p má pevné ochranné charakteristiky, které využívají kombinovaný tepelný magnetický mechanismus se standardními křivkami B, C nebo D, které nelze upravit.

3. Instalace a mechanická pevnost:

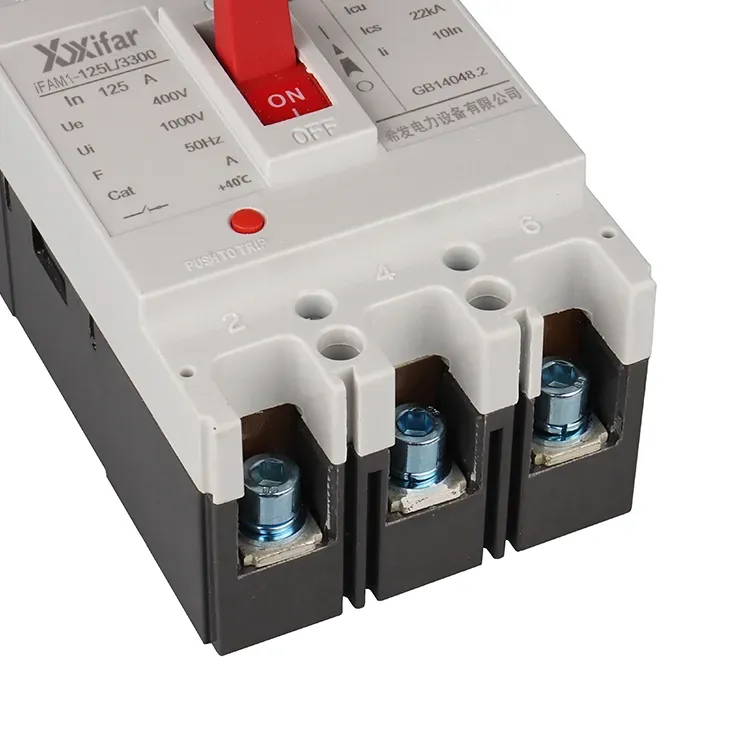

Jističe 63a 3p se obvykle montují pomocí šroubů, aby bylo zajištěno bezpečnější připojení. Díky tomu jsou vhodné pro aplikace s vyšším proudem a prostředí s vibracemi. 63a 3p MCB jsou naproti tomu navrženy pro rychlou instalaci na standardní 35mm DIN lišty, což je pohodlné, ale nabízí menší mechanickou robustnost.

4. Typické aplikace:

63a 3p MCCB jsou široce používány v průmyslových rozvodných systémech, ochraně motorů a napájecích obvodech na sekundární nebo terciární úrovni. MCB 63A 3P jsou však určeny hlavně pro koncové distribuční okruhy, jako jsou osvětlení a zásuvky v obytných nebo komerčních instalacích.
