2p 100a Tpn Mccb s ochranou Rcd

2p 100a tpn mccb s proudovým chráničem normálně hraje vstupní jistič v rozvodné skříni, v blízkosti elektrického zařízení. Wenzhou Xifa Electric Power Equipment Co., Ltd má vyspělé výrobní kapacity ve výrobě 2p, TP a TPN 100a mccb s rcd ochranou. Zařízení Wenzhou Xifa dokázalo během jednoho týdne vyrobit a dodat více než 1000 krabic 2p 100a tpn mccb s ochranou rcd. Společnost má certifikaci systému ISO a CE certifikaci pro 2p 100a tpn mccb s ochranou rcd, z nichž produkty slouží pro fotovoltaiku, skladování energie, průmyslovou výrobu a rozvody elektřiny v budovách.

Odeslat dotaz

Popis výrobku

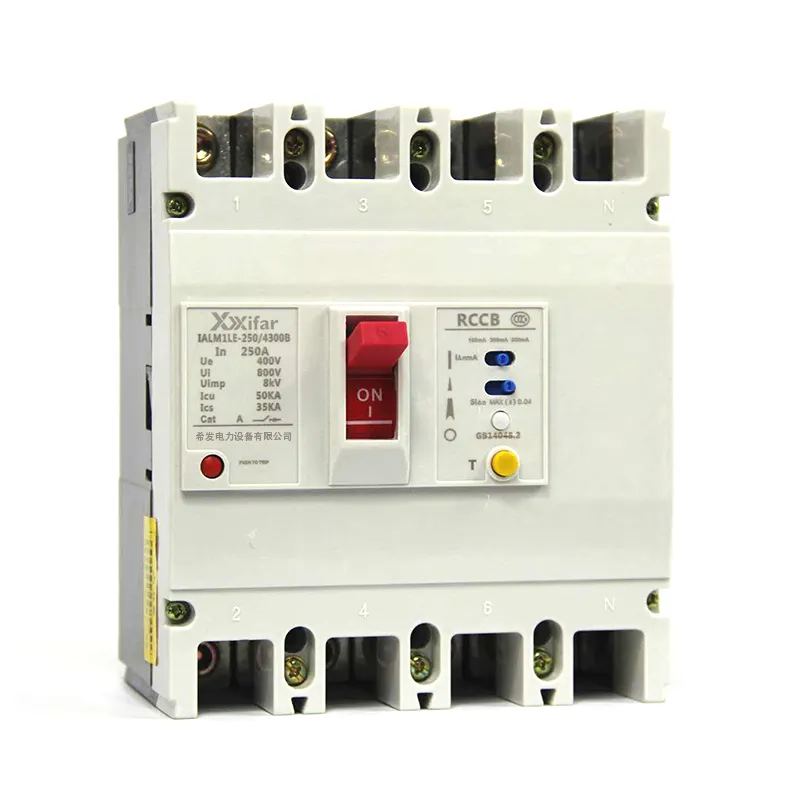

2p 100a tpn mccb s ochranou rcd je 100A 2pólový nebo čtyřpólový jistič s ochranným proudovým chráničem. Mohl by detekovat nerovnováhu pracovního proudu a přerušit napájení během milisekund, když je povrch elektrického zařízení elektrifikován.

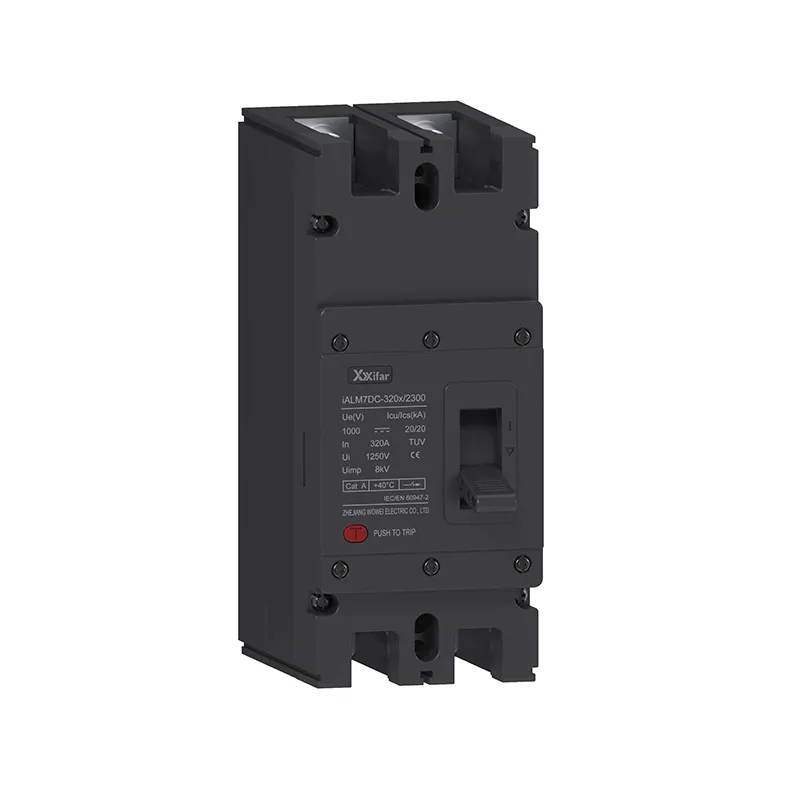

2p 100a mccb s ochranou rcd je široce používán na jednofázové elektřině, jako je obytný a komerční okruh, osvětlovací okruh a elektřina s malou kapacitou. Navíc 2p znamená jeden pól pro živý vodič a druhý pro nulový vodič.

TPN mccb s rcd ochranou slouží na třífázovém čtyřvodičovém systému. Je zřejmé, že je určen pro průmyslový systém, výstupní stranu fotovoltaického střídače a jiné velké zatížení. Ve srovnání s 3P mccb může TPN mccb s ochranou rcd vypnout neutrální vedení s 3fázovým živým vedením, aby bylo zajištěno bezpečnější pracovní prostředí.

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb s parametrem ochrany rcd:

Jmenovitý proud (A)	100 A
Jmenovité pracovní napětí Ue (V)	400V (třífázové), 230V (jednofázové)
Jmenovité izolační napětí Ui (V)	1000V
Provozní zkratová vypínací schopnost Icu	35kA/50kA
Svodový provozní proud IΔn	30 mA (osobní ochrana) 100 mA (ohnivzdorný) 300 mA (ochrana systému)
Čas akce	≤300 ms/≤30 ms
Podpětí Provozní napětí (V)	165 ± 5 % pro jednu fázi
Přepětí Provozní napětí (V)	275 ± 5 % pro jednu fázi
Provozní napětí při výpadku fáze (V)	Výchozí 120 ± 5 %

2p 100a Tpn Mccb With Rcd Protection

Režim produktu	Pól	Dimenze
Režim produktu	Pól	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb s ochranou rcd FAQ:

Q1: Co znamená „100A MCCB s ochranou RCD“?

Vztahuje se na jistič s lisovaným pouzdrem s jmenovitým proudem 100 A, který kombinuje standardní nadproudovou a zkratovou ochranu se zařízením na zbytkový proud. Jednoduše řečeno, chrání proti zkratu, přetížení a zemnímu svodu.

Q2: Jaký je rozdíl mezi 2P a TPN v MCCB s ochranou RCD?

2P MCCB je navržen pro jednofázové systémy, kde spíná fázi a nulu.

TPN se používá v třífázových čtyřvodičových systémech, kde lze izolovat všechny tři fáze a nulový vodič. Výběr závisí na typu systému rozvodu energie.

Q3: Jaká je výhoda ochrany RCD v 100A MCCB?

Funkce RCD detekuje svodový proud do země a během milisekund odpojí obvod. Poskytuje dodatečnou bezpečnost proti úrazu elektrickým proudem a snižuje riziko elektrického požáru způsobeného poruchou izolace nebo zemním spojením.
